- robustní konstrukce
- pojezd X=1600 mm
- téměř k nerozeznání od nového stroje
- shodné parametry s novým strojem
- shodný rozsah zvláštního příslušenství s novým strojem

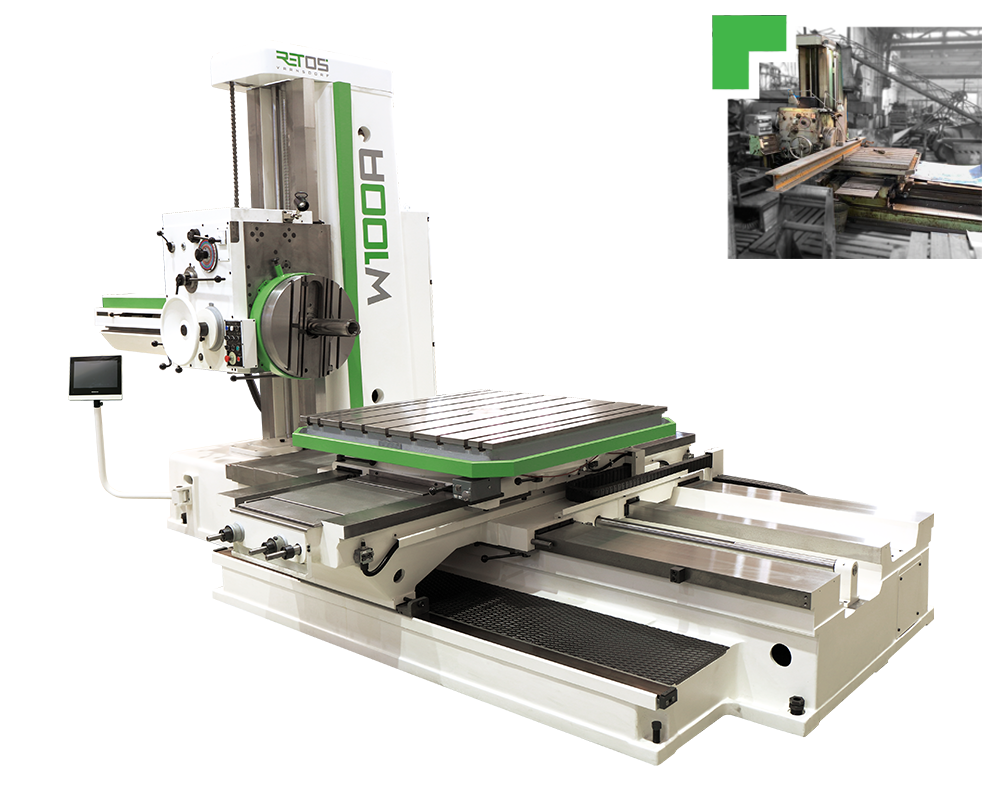

- tato prezentace v sobě integruje stroje vývojové řady W100 a W100A
Hlavní parametry
| Průměr pracovního vřetena | 100 | mm |
| Upínací kužel | 50 | ISO |
| Otáčky pracovního vřetena | 1120 | ot / min |
| Příčný pojezd stolu (X) | 1600 | mm |
| Pojezd vřeteníku (Y) | 1120 | mm |
| Podélný pojezd stolu (Z) | 1250 / 1750 | mm |
| Výsuv vřetena (W) | 900 | mm |
| Upínací plocha stolu | max. 1500 x 1500 | mm x mm |
| Nosnost stolu | max. 5000 | kg |
Galerie
Kompletní parametry
| Parametry stroje | ||
| Průměr pracovního vřetena | 100 | mm |
| Upínací kužel | 50 | ISO |
| Otáčky vřetena – 23 stupňů | 7,1 - 1120 | ot / min |
| Výkon hlavního motoru | 11 | kW |
| Otáčky hlavního motoru | 1460 | ot / min |
| Maximální kroutící moment vřetena – Nmin | 3350 | Nm |
| Maximální kroutící moment vřetena – Nmax | 78,5 | Nm |
| X…příčný pojezd stolu | 1600 (1800 **) | mm |
| Z…podélný pojezd stolu – krátké lože (bez lunety) | 810 | mm |
| Z…podélný pojezd stolu – dlouhé lože (s / bez lunety) | 1250 | mm |
| Z…podélný pojezd stolu – dlouhé lože (s / bez lunety) | 1750 | mm |
| Y…svislý pojezd vřeteníku – stůl 1250 x 1250 | 1120 | mm |
| Y…svislý pojezd vřeteníku – stůl 1500 x 1500 | 1100 | mm |
| W…výsuv vřetena | 900 | mm |
| Upínací plocha stolu | 1250 x 1250 | mm x mm |
| 1500 x 1500 | mm x mm | |
| Šířka upínacích drážek | 22 H8 * | mm |
| Nosnost stolu – 1250 x 1250 | 3000 (5000 ***) | kg |
| Nosnost stolu – 1500 x 1500 | 2500 (5000 ***) | kg |
| Pracovní posuvy...X, Y, Z, W, U – 18 stupňů | 18 - 900 | mm / min |
| Pracovní posuvy...X, Y, Z, W, U – 32 stupňů | 0,02 - 12 | mm / ot |
| Závitové posuvy...X, Y, Z, W, U – metrické – 18 stupňů | 0,25 - 12 | mm / ot |
| Závitové posuvy...X, Y, Z, W, U – palcové – 18 stupňů | 120 - 2,5 | "chodů / 1""" |
| Rychloposuv...X, Y, Z, W, U | 2800 | mm / min |
| Rychloposuv otáčení stolu...B | 1 | ot / min |
| Instalovaný příkon | 15 | kVA |
| Hmotnost stroje | 14000 | kg |
| Standardní barevné provedení stroje a příslušenství | bílá 9010 / zelená 6018 | RAL |
| Standardní barevné provedení oplocení | černá 9011 / žlutá 1018 | RAL |
| Zástavbový prostor včetně CE – orientační | 5000 x 7500 | mm x mm |
| * u strojů po generální opravě je obvykle šířka drážek 23/24 mm | ||
| ** opce, snížení přesnosti / nosnosti v krajních polohách pojezdu osy X | ||
| *** opce, omezení X = 1200 mm, obrobek vystředit | ||
| Parametry lícní desky | ||
| Průměr lícní desky | 600 | mm |
| Průměr / hloubka středícího otvoru | 280H6 / 8 | mm |
| U...výsuv nožových saní | 210 | mm |
| Maximální průměr čelního soustružení | 900 | mm |
| Otáčky lícní desky – 16 stupňů | 7,1 - 224 | ot / min |
| Seznam podporovaných norem upínací stopky nástroje / upínací nástavec (HUN) | ||
| Stopka | Norma | Nástavec |
| Dlouhý kužel – metrický | ČSN 220432 | 4100744 |
| Dlouhý kužel – metrický | DIN 2080 | 4100744 |
| Dlouhý kužel – palcový | NMTB 50 | 4100988 |
| Krátký kužel – metrický | ČSN 220434 | 4100793 |
| Krátký kužel – metrický | DIN 69871 | 4100793 |
| Krátký kužel – metrický | MAS BT 403-1982 | 4100793 |
| Krátký kužel – palcový | CAT ANSI / ASME B5.50-1985 | 4100917 |
| Seznam podporovaných norem upínací stopky nástroje / upínací nástavec (MUN) | ||
| Stopka | Norma | Nástavec |
| Dlouhý kužel – metrický | ČSN 220432 | 4100597 |
| Dlouhý kužel – metrický | DIN 2080 | 4100597 |
| Dlouhý kužel – palcový | NMTB 50 | 4100892 |
| Krátký kužel – metrický | ČSN 220434 | 4100809 |
| Krátký kužel – metrický | DIN 69871 | 4100809 |
| Krátký kužel – metrický | MAS BT 403-1982 | 4100809 |
| Krátký kužel – palcový | CAT ANSI / ASME B5.50-1985 | 4100913 |
| Parametry lunety | ||
| Čelo dutého vřetena až ložisko lunety | 2800 | mm |
| Osa ložiska nad stolem | 0 - 1120 | mm |
| Rychloposuv ložiska | 696 | mm / min |
| Vrtání ložiska | 150 H7 | mm |
| Výkon motoru lunety | 0,55 | kW |
| Otáčky motoru lunety | 2780 | ot / min |
Technická specifikace
(technická specifikace v08.00)
Stručná charakteristika
- ručně řízená vodorovná vyvrtávačka
- pevný stojan, křížově přestavitelný stůl
- 4 lineární osy + otočný stůl
- výsuvné pracovní vřeteno
- lícní deska s nožovými saněmi
- stroj určený pro kusovou a malosériovou strojírenskou výrobu
- vhodný jak pro hrubovací tak i dokončovací operace
- volitelně lze vybavit digitálním odměřováním s indikací polohy, chlazením nástroje, lunetou, vodící nebo svěrací přírubou, frézovacím přístrojem atd.
Provedení stroje může být v detailech přizpůsobeno požadavkům zákazníka.
Provedení stroje
Přestavitelné skupiny
- X – pojezd saní otočného stolu po podélných saních
- Z – pojezd podélných saní po loži
- Y – svislý pojezd vřeteníku po stojanu
- W – výsuv vřetena
- U – výsuv nožových saní lícní desky
- B – otáčení stolu
- S – otáčení pracovního vřetena a lícní desky
Vedení skupin
- na všech lineárních osách vodící plochy broušeny, protiplochy podlity plastem
- vodící plochy lože a podélných saní obloženy kalenými lištami
- vodící plochy stolu a lícní desky zaškrabány
Mazání
- mazací agregát HYTOS
- mazání centrální, časové
- maže osy X, Y, Z, W, B – všechny současně
- osa U mazána pomocí maznic
Zpevňování
- osy X, Y, Z, W, B – ruční, pákové
Vřeteník
- výsuvné pracovní vřeteno + lícní deska
- hydraulické odepínání nástroje ISO50 (HUN) – páčkový upínač
- hydraulický agregát HYTOS
- asynchronní motor pro náhon otáček vřetena a posuvů všech os
- náhon vřetena a posuvů mechanickými řadami – ozubená soukolí
- mechanické řazení otáček a posuvů
- na vřeteníku se nachází téměř všechny ovládací prvky stroje
- vyvažování vřeteníku – řetěz a protizávaží vedené ve stojanu
Odměřování polohy
- provedení PZI – příprava pro dodatečnou montáž odměřování
Energetické rozvody
- osy X, Z, W – řetězovými nosiči energie
- osa Y – ochrannou hadicí
Krytování stroje
- zakrytování části vodících ploch lože mezi stojanem a podélnými saněmi teleskopickým krytem
Napěťové varianty
- 50Hz – 3 x 400V, 3 x 415V, 3 x 500V
- 60Hz – 3 x 220V, 3 x 440V, 3 x 460V, 3 x 480V, 3 x 575V
- parametry elektrokomponent uvedené v tabulkách platí pro variantu 3 x 400V / 50Hz
Volitelné provedení
Odměřování polohy HEIDENHAIN
- digitální optické odměřování s indikací
- indikace PT8016 pro odměřování os X, Y, Z, W, B
- indikace ND7013 pro odměřování os X, Y, Z
- osy X, Y, Z, W – inkrementální pravítka
- osa B – inkrementální rotační snímač
- optické odměřování stolu 4 x 90°
CE – povinné v EU
- komplexní systém bezpečnostních prvků dle platných právních předpisů a technických norem
- posuvný kryt obsluhy na vřeteníku
- plné ruční kolo na vřeteníku nahrazující původní paprskové
- schůdky ke vřeteníku
- oplocení pracovního prostoru stroje
Varianty upínání nástroje
- upínání nástroje Morse MK6
- motorické upínaní nástroje ISO50 (MUN) – kuličkový upínač
| Seznam podporovaných norem upínací stopky nástroje / upínací nástavec (MUN) | ||
| Stopka | Norma | Nástavec |
| Dlouhý kužel – metrický | ČSN 220432 | 4100597 |
| Dlouhý kužel – metrický | DIN 2080 | 4100597 |
| Dlouhý kužel – palcový | NMTB 50 | 4100892 |
| Krátký kužel – metrický | ČSN 220434 | 4100809 |
| Krátký kužel – metrický | DIN 69871 | 4100809 |
| Krátký kužel – metrický | MAS BT 403-1982 | 4100809 |
| Krátký kužel – palcový | CAT ANSI / ASME B5.50-1985 | 4100913 |
Teleskopické krytování osy X
- plné zakrytování vodících ploch osy X
- nahrazuje částečné posuvné krytování podélných saní
- zvětšuje zástavbový prostor stroje
Příslušenství
Seznam standardního příslušenství
- svěrací příruba SP100-100
- malý nožový držák DN100
- vytěrák kuželové dutiny VK-ISO50
- upínací nástavce – 15 kusů
- kotevní materiál KM
- základní sada nářadí k obsluze a údržbě
- základní sada náhradních dílů
- průvodní technická dokumentace
Seznam zvláštního příslušenství
- přenosný ovládací panel PP100
- chlazení nástroje emulzí CHZ100
- chlazení nástroje vzduchem CHZ-V
- ofuk dutiny vřetena vzduchem
- vodící podpěra PVD100-550
- svěrací podpěra SP100-500
- svěrací příruba SP100-200/800 ot/min
- frézovací přístroj FP40-100
- univerzální frézovací přístroj UFP40-100
- výměnná kola pro řezání závitů RZ100
- teleskopický nožový držák TD50
- vyvrtávací hlavy univerzální VHU-ISO50
- upínací kostka UK500, UK1000, UK1500, UK2000
- upínací úhelník UU800, UU950, UU1120, UU1450, UU1620
- sada náhradních dílů pro 3-letý provoz
- dotyková obrobková sonda KT130 HEIDENHAIN
- přepravní tyče (do kontejneru nutné)
Seznam zvláštního příslušenství – stroj s lunetou
- luneta LN100
- vyvrtávací tyč hladká VT80-2500-ISO50
- vyvrtávací tyč hladká VT80-3150-ISO50
- vyvrtávací tyč hladká VT100-2500-ISO50
- vyvrtávací tyč hladká VT100-3150-ISO50
- kluzné pouzdro ložiska lunety LLK-150/80
- kluzné pouzdro ložiska lunety LLK-150/100
- vyvrtávací hlavy třínožové VH80, VH100
| Parametry lunety | ||
| Čelo dutého vřetena až ložisko lunety | 2800 | mm |
| Osa ložiska nad stolem | 0 - 1120 | mm |
| Rychloposuv ložiska | 696 | mm / min |
| Vrtání ložiska | 150 H7 | mm |
| Výkon motoru lunety | 0,55 | kW |
| Otáčky motoru lunety | 2780 | ot / min |
