- desková varianta k W100A
Hlavní parametry
Parametry stroje | |||
Průměr pracovního vřetena | 100 | mm | |
Upínací kužel | 50 | ISO | |
Otáčky vřetena – 23 stupňů | 7,1 - 1120 | ot / min | |
Výkon hlavního motoru | 11 | kW | |
Otáčky hlavního motoru | 1460 | ot / min | |
Maximální kroutící moment vřetena – Nmin | 3350 | Nm | |
Maximální kroutící moment vřetena – Nmax | 78,5 | Nm | |
X…příčný pojezd stojanu | lože 3600 mm – standardní | 2000 | mm |
lože 4100 mm | 2500 | mm | |
lože 4600 mm | 3000 | mm | |
lože 5100 mm | 3500 | mm | |
lože 5600 mm | 4000 | mm | |
lože 2000 mm – prodloužení | 2000 | mm | |
Y…svislý pojezd vřeteníku | 1600 / 2000 | mm | |
Z…výsuv vřetena | 900 | mm | |
Pracovní posuvy...X, Y, Z, U – 18 stupňů | 18 - 900 | mm / min | |
Pracovní posuvy...X, Y, Z, U – 32 stupňů | 0,02 - 12 | mm / ot | |
Závitové posuvy...X, Y, Z, U – metrické – 18 stupňů | 0,25 - 12 | mm / ot | |
Závitové posuvy...X, Y, Z, U – palcové – 18 stupňů | 120 - 2,5 | "chodů / 1""" | |
Rychloposuv...X, Y, Z, U | 2800 | mm / min | |
Instalovaný příkon | 15 | kVA | |
Hmotnost stroje – pro X = 2000 mm | 12000 | kg | |
Standardní barevné provedení stroje a příslušenství | bílá 9010 / zelená 6018 | RAL | |
Standardní barevné provedení oplocení | černá 9011 / žlutá 1018 | RAL | |
Zástavbový prostor včetně CE – orientační | --- | mm x mm | |
Parametry lícní desky | |||
Průměr lícní desky | 600 | mm | |
Průměr / hloubka středícího otvoru | 280H6 / 8 | mm | |
U...výsuv nožových saní | 210 | mm | |
Maximální průměr čelního soustružení | 900 | mm | |
Otáčky lícní desky – 16 stupňů | 7,1 - 224 | ot / min | |
Seznam podporovaných norem upínací stopky nástroje / upínací nástavec (HUN) | |||
Stopka | Norma | Nástavec | |
Dlouhý kužel – metrický | ČSN 220432 | 4100744 | |
Dlouhý kužel – metrický | DIN 2080 | 4100744 | |
Dlouhý kužel – palcový | NMTB 50 | 4100988 | |
Krátký kužel – metrický | ČSN 220434 | 4100793 | |
Krátký kužel – metrický | DIN 69871 | 4100793 | |
Krátký kužel – metrický | MAS BT 403-1982 | 4100793 | |
Krátký kužel – palcový | CAT ANSI / ASME B5.50-1985 | 4100917 | |
Seznam podporovaných norem upínací stopky nástroje / upínací nástavec (MUN) | |||
Stopka | Norma | Nástavec | |
Dlouhý kužel – metrický | ČSN 220432 | 4100597 | |
Dlouhý kužel – metrický | DIN 2080 | 4100597 | |
Dlouhý kužel – palcový | NMTB 50 | 4100892 | |
Krátký kužel – metrický | ČSN 220434 | 4100809 | |
Krátký kužel – metrický | DIN 69871 | 4100809 | |
Krátký kužel – metrický | MAS BT 403-1982 | 4100809 | |
Krátký kužel – palcový | CAT ANSI / ASME B5.50-1985 | 4100913 |
Kompletní parametry
Parametry stroje | |||
Průměr pracovního vřetena | 100 | mm | |
Upínací kužel | 50 | ISO | |
Otáčky vřetena – 23 stupňů | 7,1 - 1120 | ot / min | |
Výkon hlavního motoru | 11 | kW | |
Otáčky hlavního motoru | 1460 | ot / min | |
Maximální kroutící moment vřetena – Nmin | 3350 | Nm | |
Maximální kroutící moment vřetena – Nmax | 78,5 | Nm | |
X…příčný pojezd stojanu | lože 3600 mm – standardní | 2000 | mm |
lože 4100 mm | 2500 | mm | |
lože 4600 mm | 3000 | mm | |
lože 5100 mm | 3500 | mm | |
lože 5600 mm | 4000 | mm | |
lože 2000 mm – prodloužení | 2000 | mm | |
Y…svislý pojezd vřeteníku | 1600 / 2000 | mm | |
Z…výsuv vřetena | 900 | mm | |
Pracovní posuvy...X, Y, Z, U – 18 stupňů | 18 - 900 | mm / min | |
Pracovní posuvy...X, Y, Z, U – 32 stupňů | 0,02 - 12 | mm / ot | |
Závitové posuvy...X, Y, Z, U – metrické – 18 stupňů | 0,25 - 12 | mm / ot | |
Závitové posuvy...X, Y, Z, U – palcové – 18 stupňů | 120 - 2,5 | "chodů / 1""" | |
Rychloposuv...X, Y, Z, U | 2800 | mm / min | |
Instalovaný příkon | 15 | kVA | |
Hmotnost stroje – pro X = 2000 mm | 12000 | kg | |
Standardní barevné provedení stroje a příslušenství | bílá 9010 / zelená 6018 | RAL | |
Standardní barevné provedení oplocení | černá 9011 / žlutá 1018 | RAL | |
Zástavbový prostor včetně CE – orientační | --- | mm x mm | |
Parametry lícní desky | |||
Průměr lícní desky | 600 | mm | |
Průměr / hloubka středícího otvoru | 280H6 / 8 | mm | |
U...výsuv nožových saní | 210 | mm | |
Maximální průměr čelního soustružení | 900 | mm | |
Otáčky lícní desky – 16 stupňů | 7,1 - 224 | ot / min | |
Seznam podporovaných norem upínací stopky nástroje / upínací nástavec (HUN) | |||
Stopka | Norma | Nástavec | |
Dlouhý kužel – metrický | ČSN 220432 | 4100744 | |
Dlouhý kužel – metrický | DIN 2080 | 4100744 | |
Dlouhý kužel – palcový | NMTB 50 | 4100988 | |
Krátký kužel – metrický | ČSN 220434 | 4100793 | |
Krátký kužel – metrický | DIN 69871 | 4100793 | |
Krátký kužel – metrický | MAS BT 403-1982 | 4100793 | |
Krátký kužel – palcový | CAT ANSI / ASME B5.50-1985 | 4100917 | |
Seznam podporovaných norem upínací stopky nástroje / upínací nástavec (MUN) | |||
Stopka | Norma | Nástavec | |
Dlouhý kužel – metrický | ČSN 220432 | 4100597 | |
Dlouhý kužel – metrický | DIN 2080 | 4100597 | |
Dlouhý kužel – palcový | NMTB 50 | 4100892 | |
Krátký kužel – metrický | ČSN 220434 | 4100809 | |
Krátký kužel – metrický | DIN 69871 | 4100809 | |
Krátký kužel – metrický | MAS BT 403-1982 | 4100809 | |
Krátký kužel – palcový | CAT ANSI / ASME B5.50-1985 | 4100913 |
Technická specifikace
(technická specifikace v08.01)

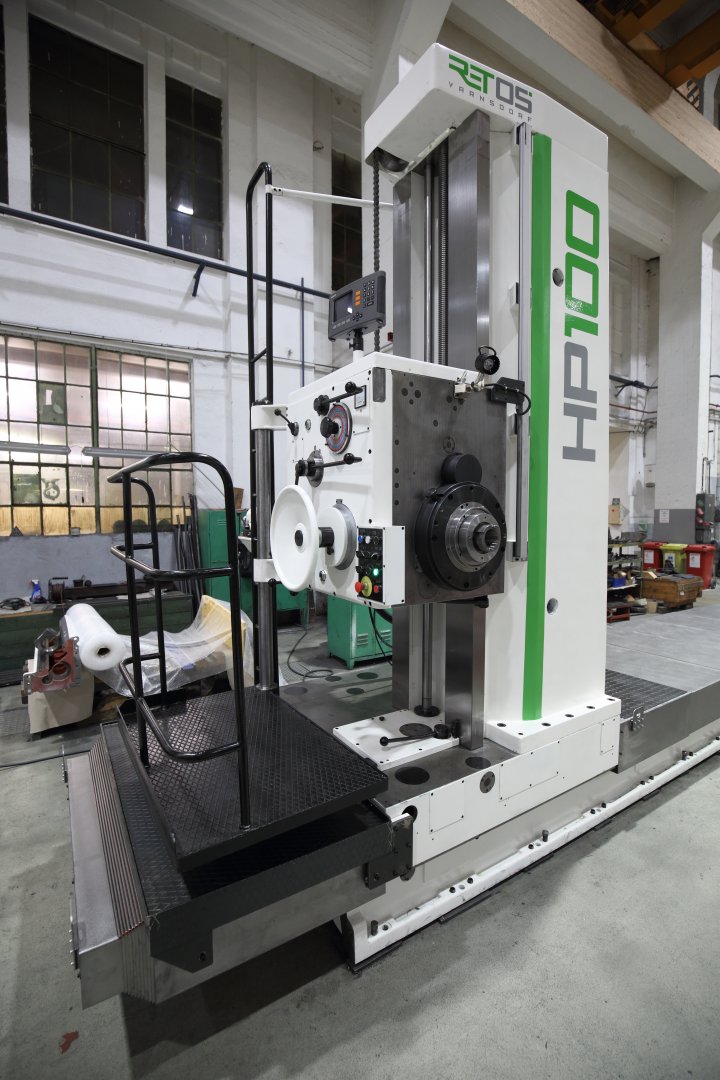

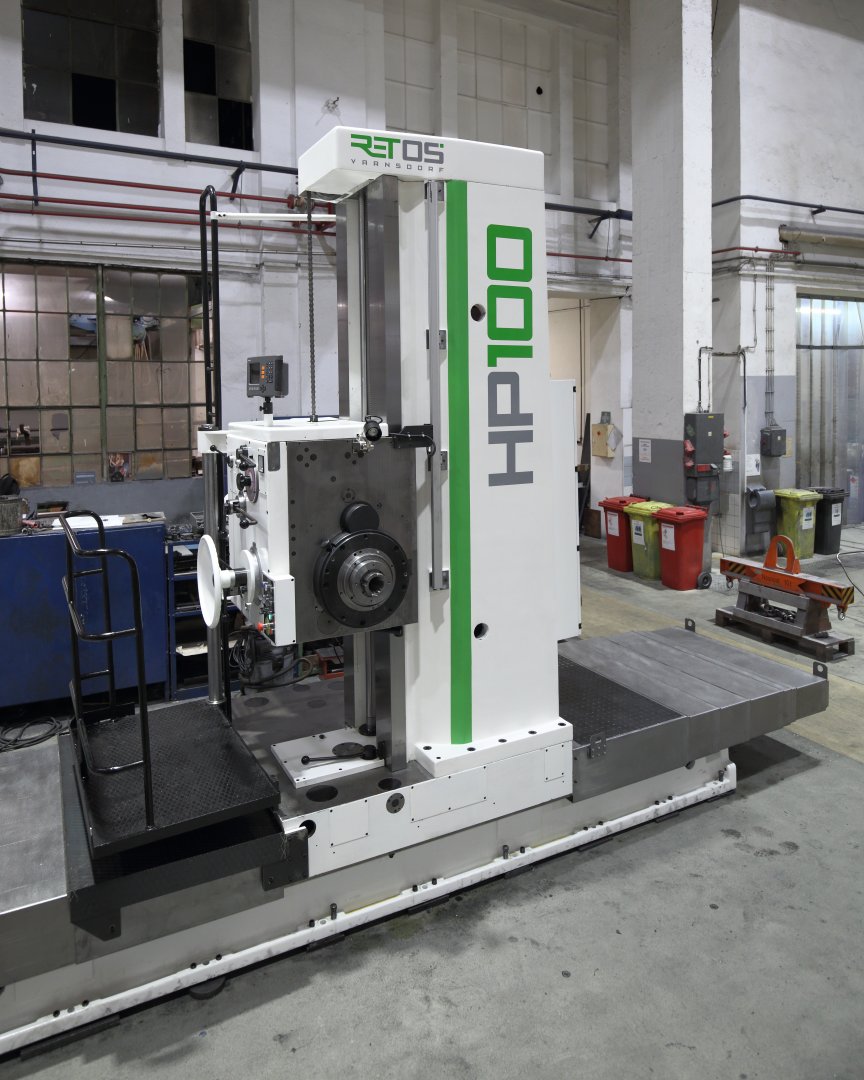

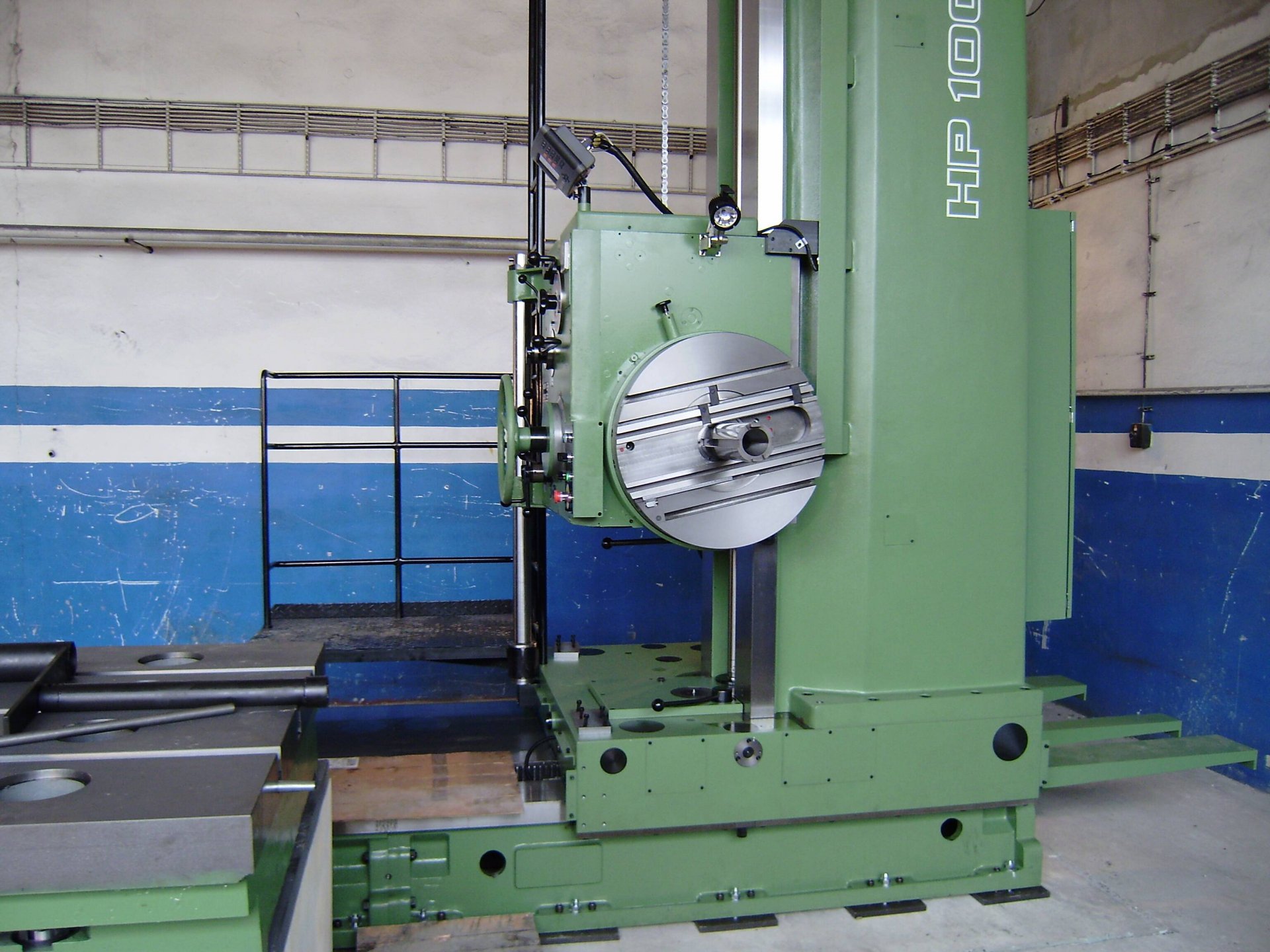

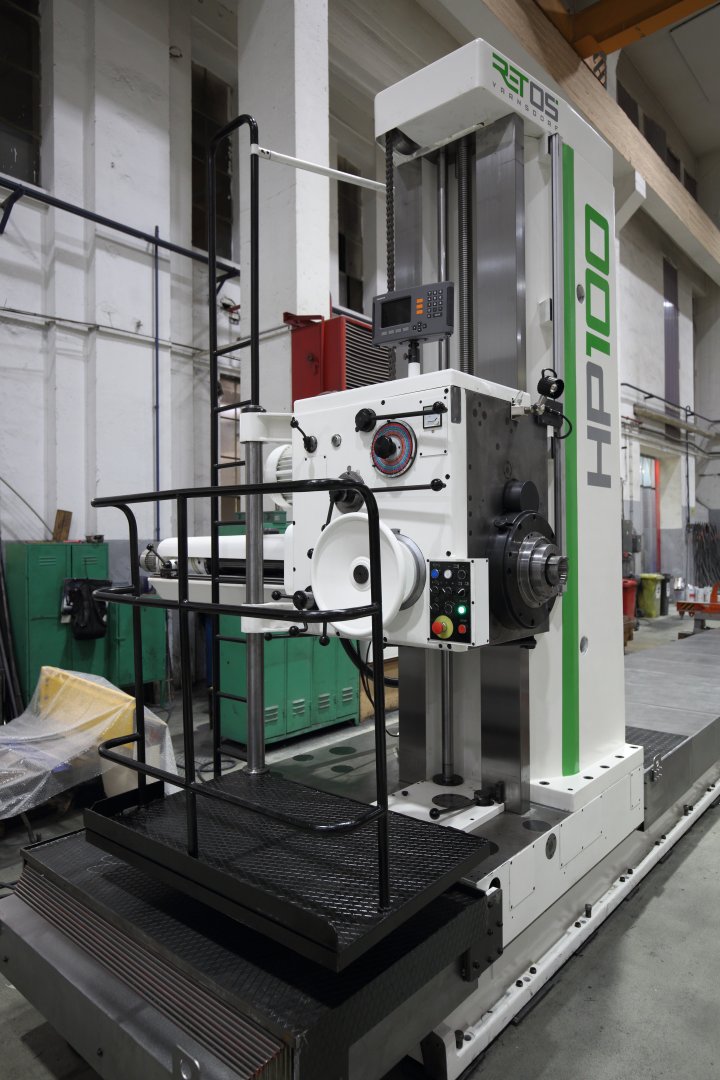

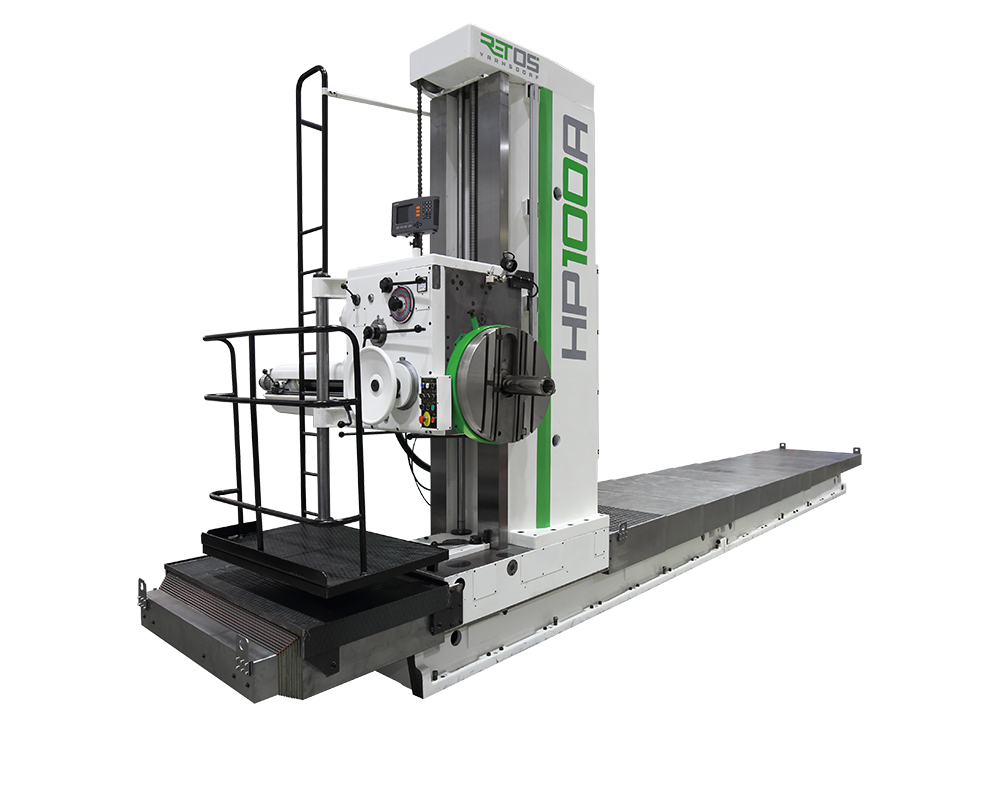

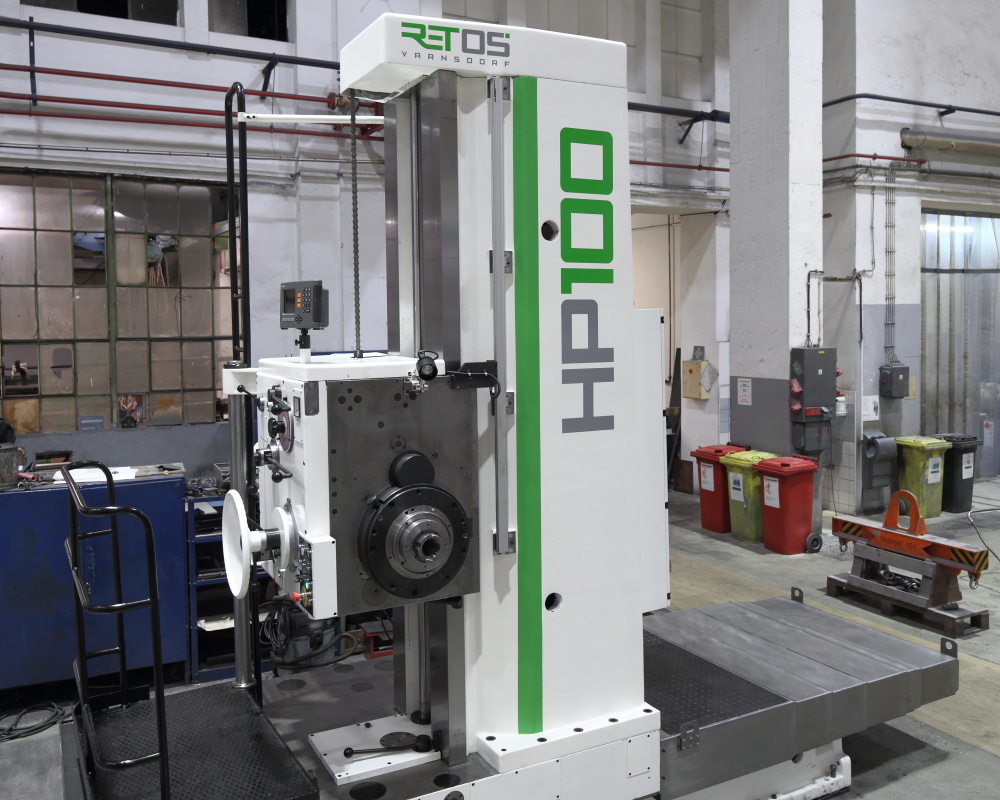

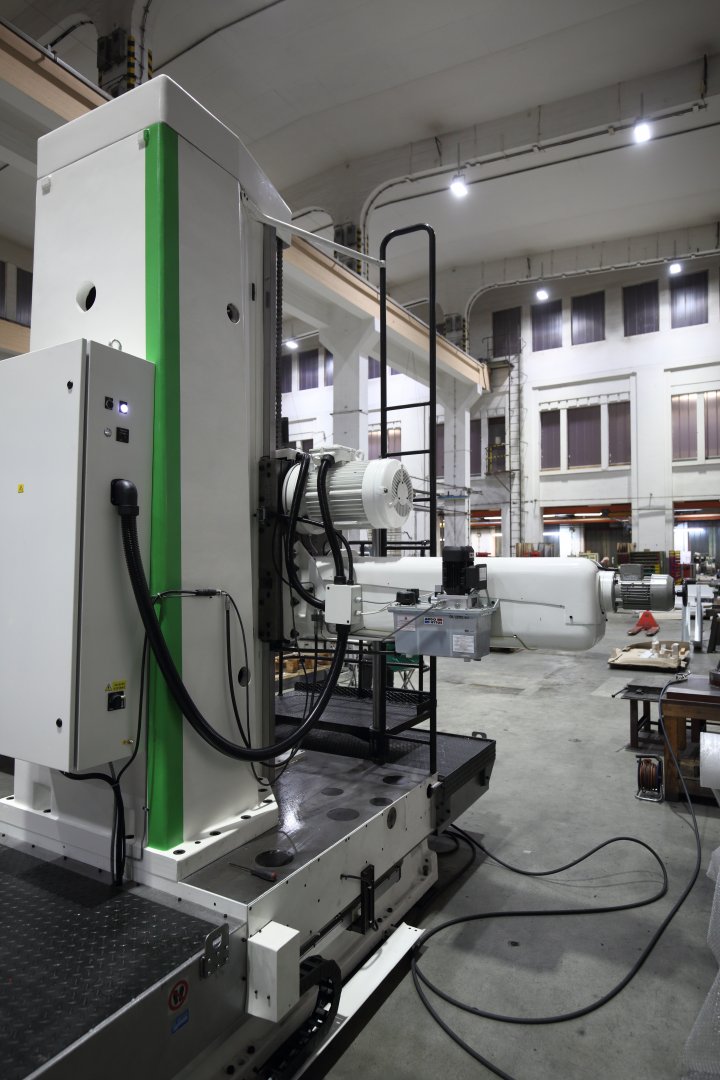

Deskové provedení úspěšného konvenčního stroje W100A.
Stručná charakteristika
- ručně řízená desková vodorovná vyvrtávačka
- příčně přestavitelný stojan s vřeteníkem
- 3 lineární osy
- výsuvné pracovní vřeteno

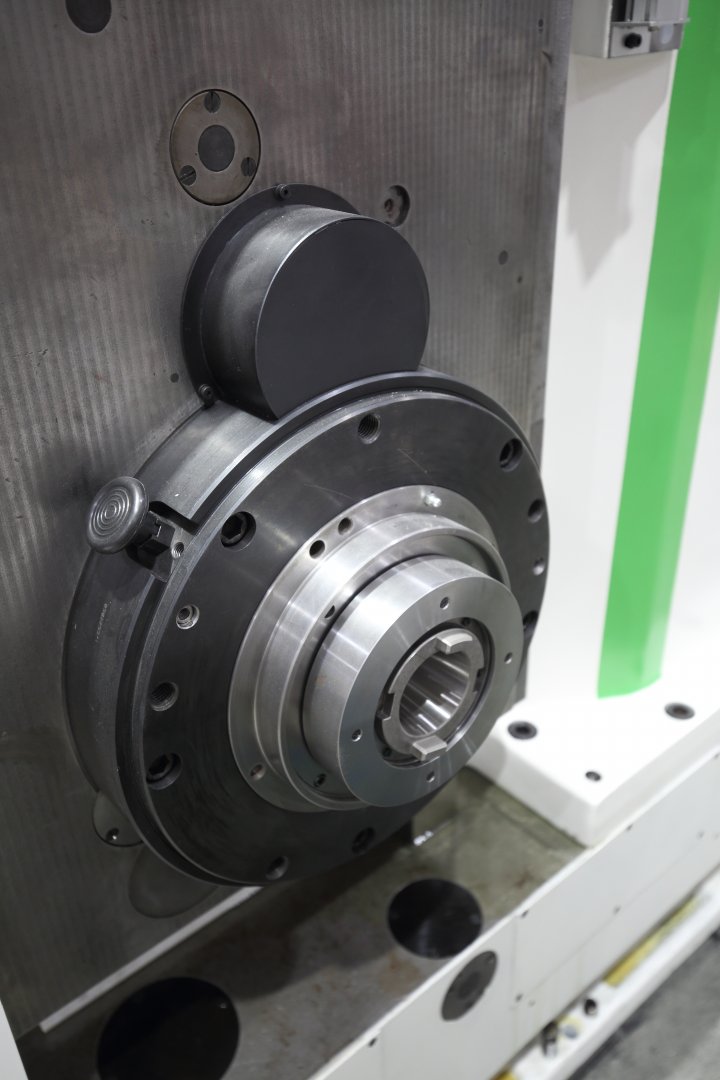

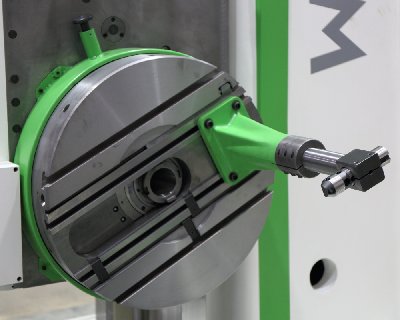

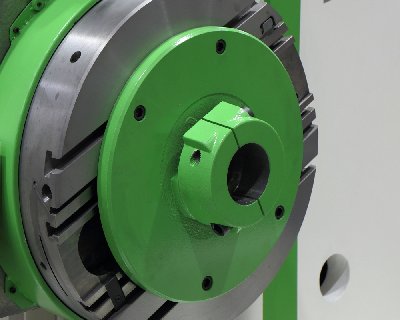

- lícní deska s nožovými saněmi
- stroj určený pro kusovou a malosériovou strojírenskou výrobu
- vhodný jak pro hrubovací tak i dokončovací operace
- volitelně lze vybavit digitálním odměřováním s indikací polohy, chlazením nástroje, vodící nebo svěrací přírubou, frézovacím přístrojem atd.
- obrobek se upíná na upínací desku nebo otočný stůl (není součástí stroje – zvláštní příslušenství)
Provedení stroje může být v detailech přizpůsobeno požadavkům zákazníka.
Standardní provedení
Přestavitelné skupiny
- X – příčný pojezd saní stojanu po loži
- Y – svislý pojezd vřeteníku po stojanu
- Z – výsuv vřetena
- U – výsuv nožových saní lícní desky
- S – otáčení pracovního vřetena a lícní desky
Vedení skupin
- na všech lineárních osách vodící plochy broušeny, protiplochy podlity plastem

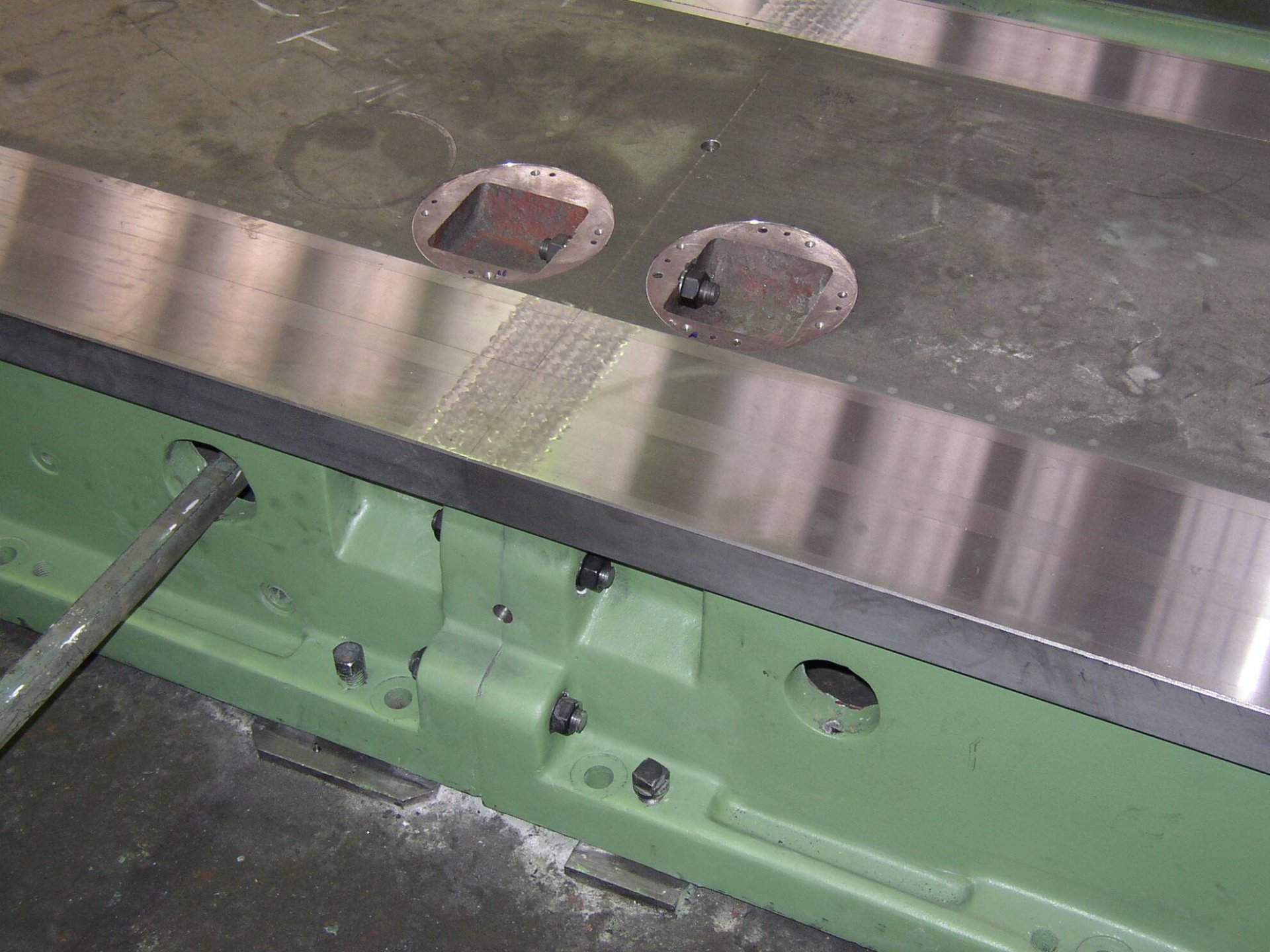

- vodící plochy lože obloženy kalenými lištami
- vodící plochy lícní desky zaškrabány
Mazání
- mazací agregát HYTOS
- mazání centrální, časové
- maže osy X, Y, Z – všechny současně
- osa U mazána pomocí maznic
Zpevňování
- osy X, Y, Z – ruční, pákové

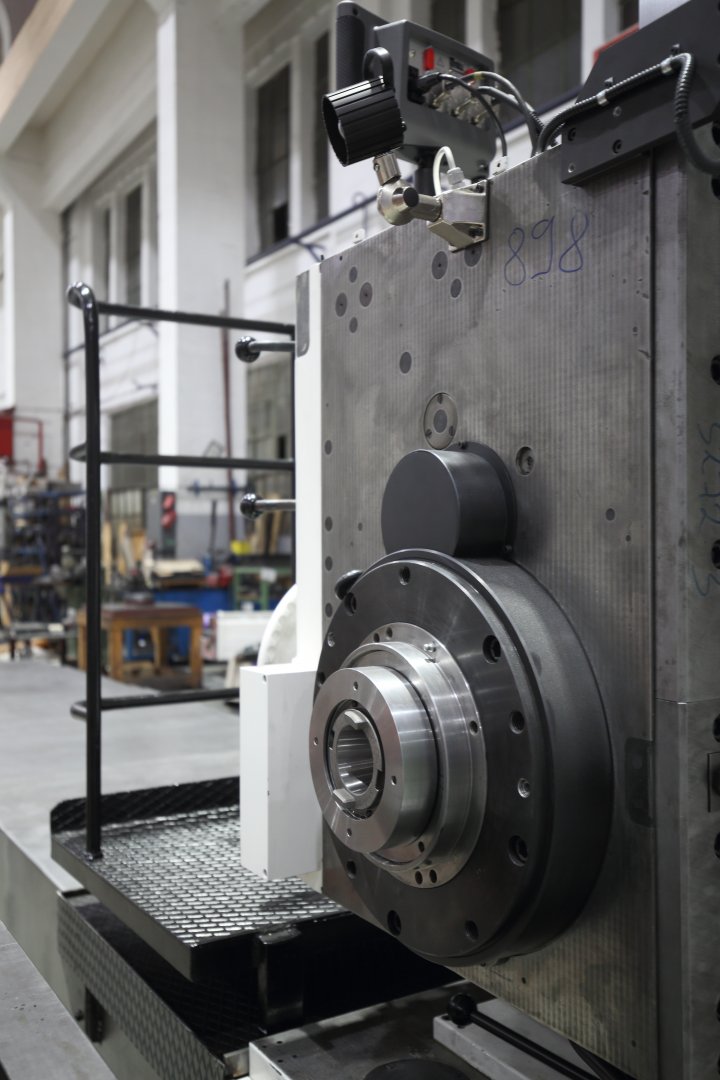

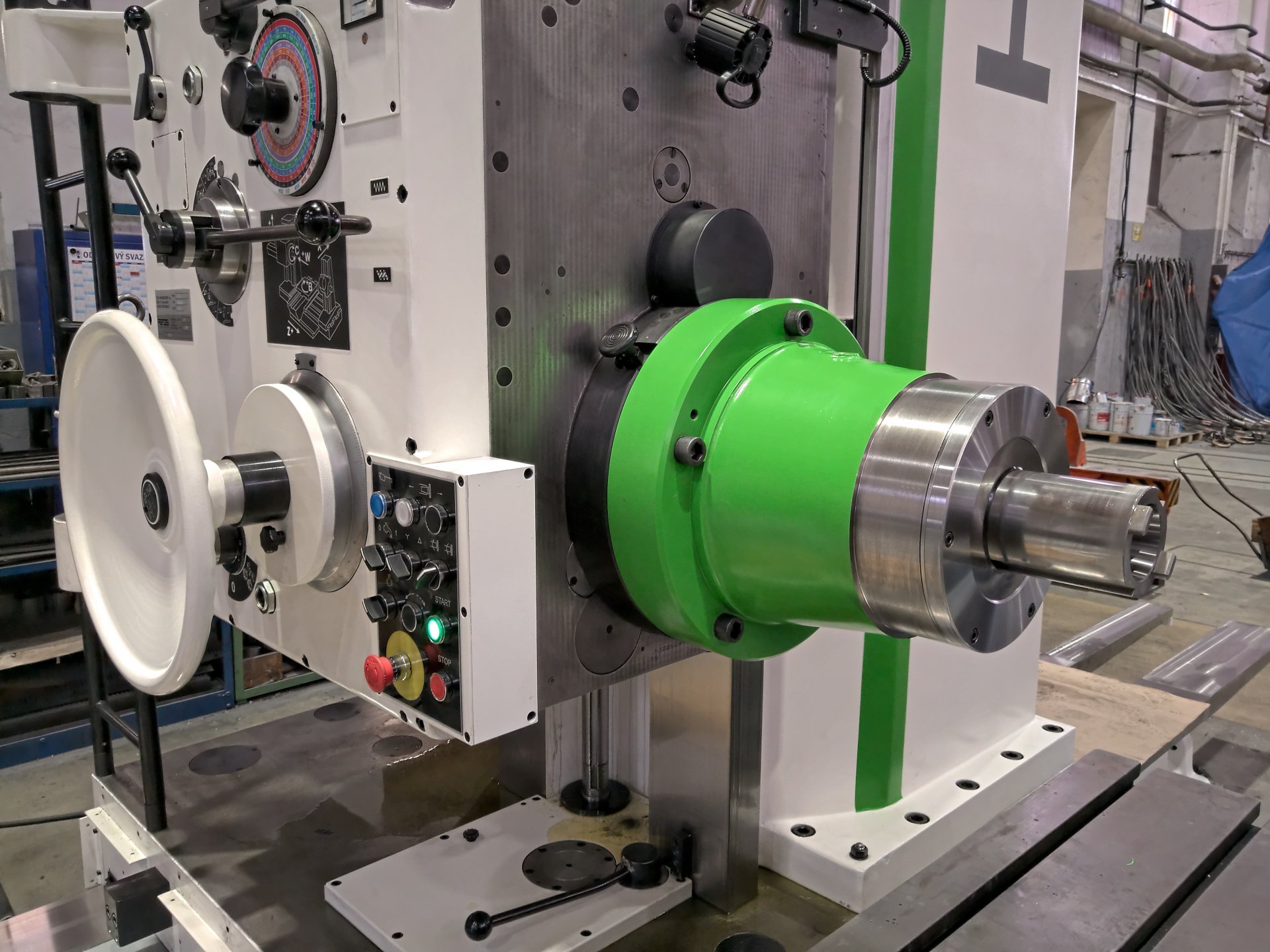

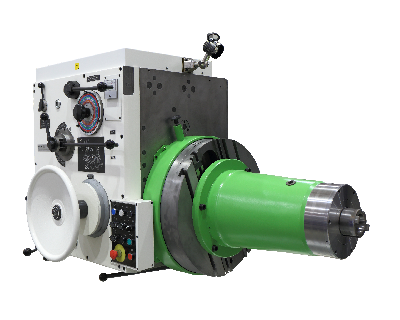

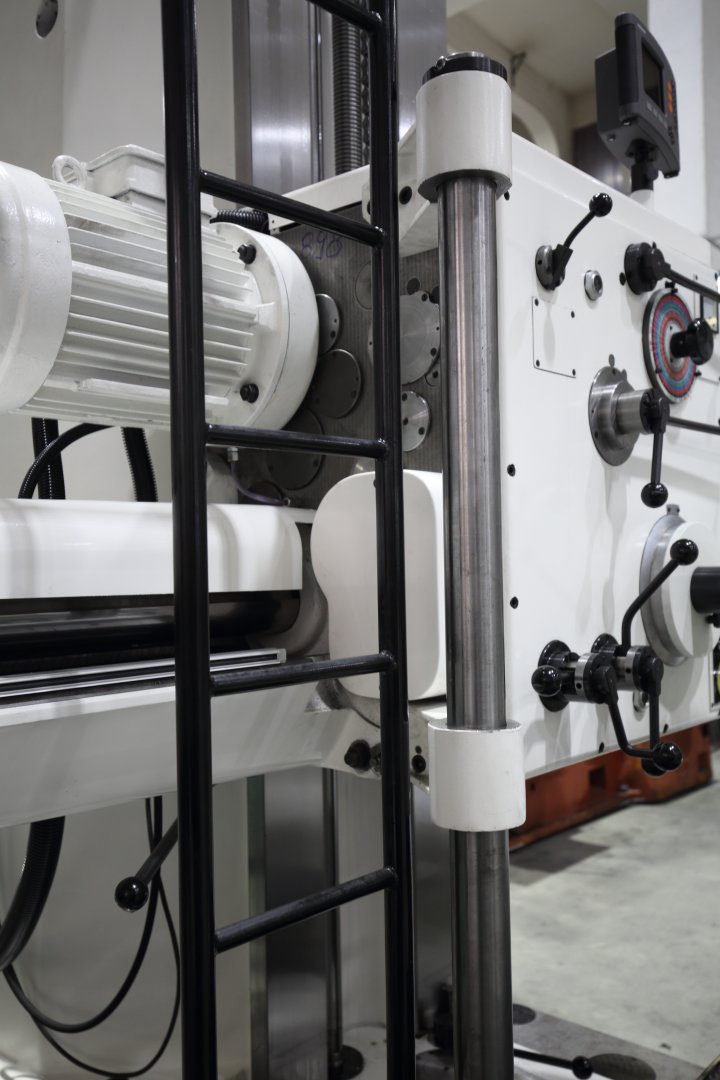

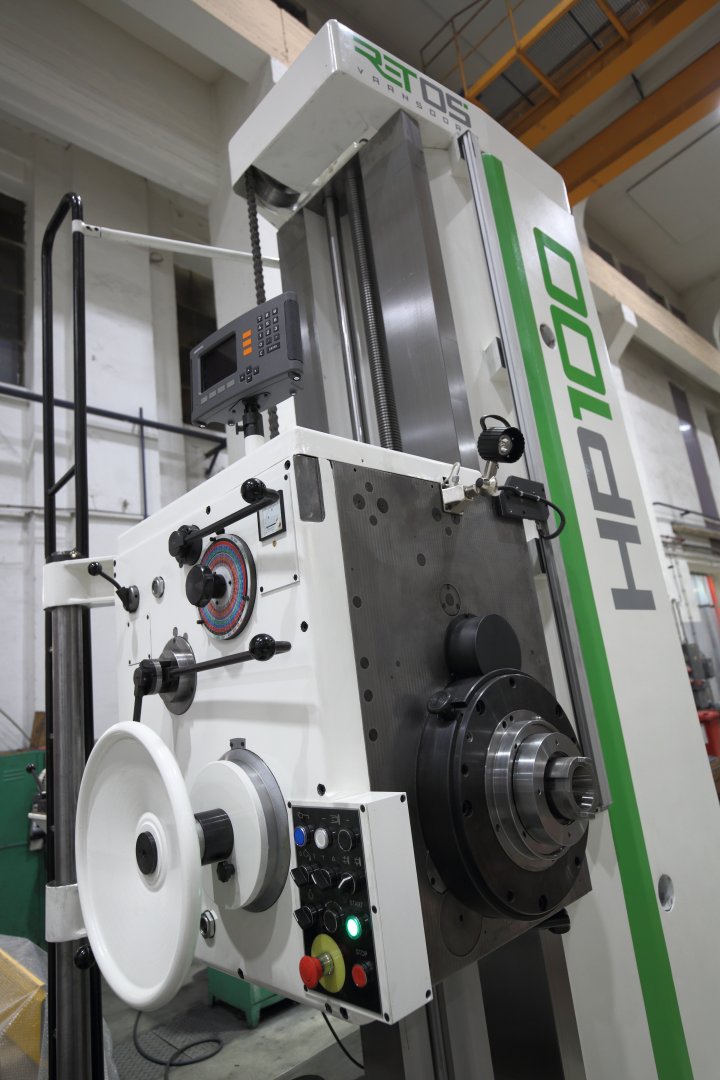

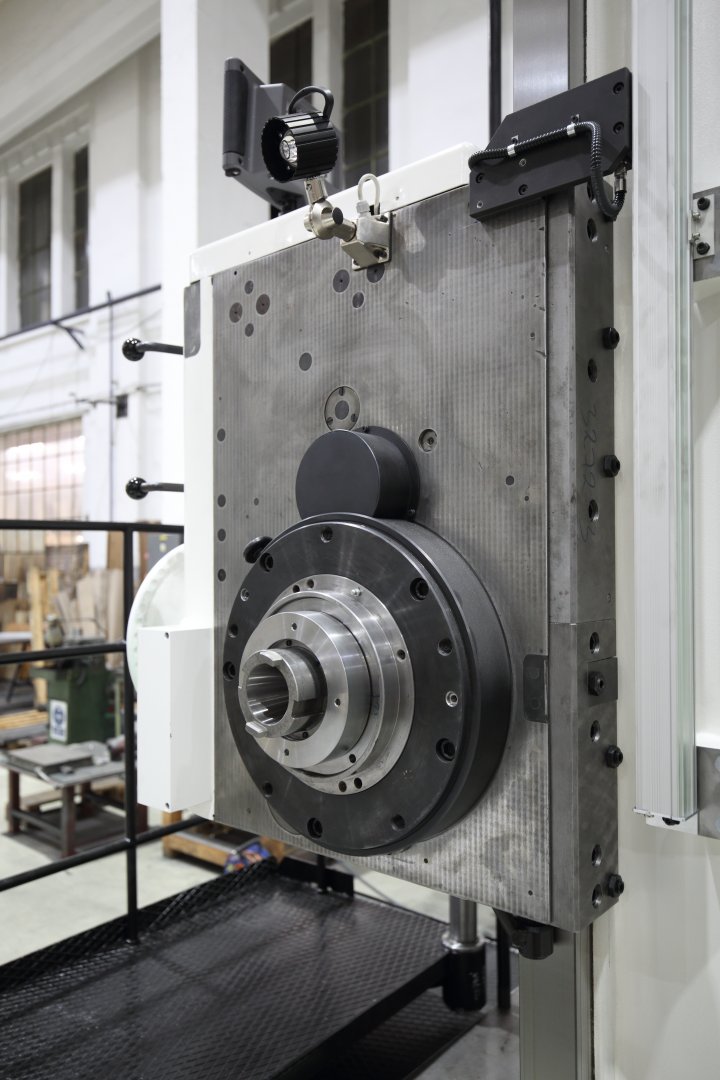

Vřeteník
- shodný se stroji W100A

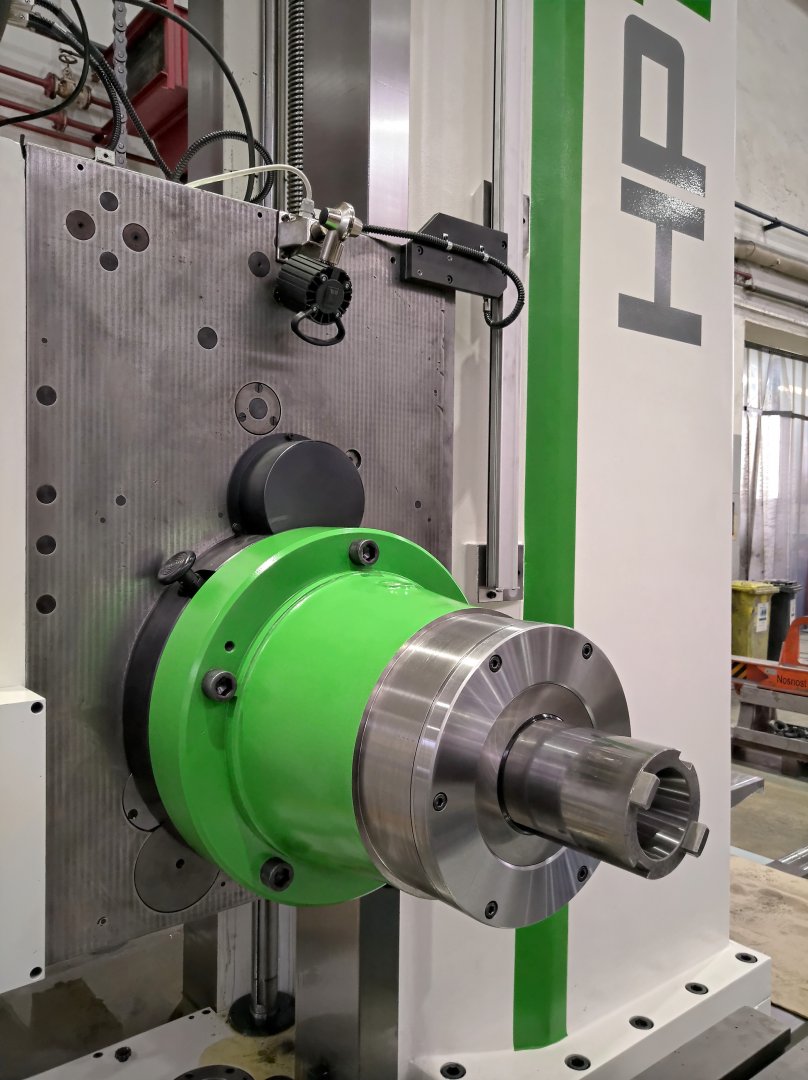

- výsuvné pracovní vřeteno + lícní deska
- hydraulické odepínání nástroje ISO50 (HUN) – páčkový upínač
- hydraulický agregát HYTOS
- asynchronní motor pro náhon otáček vřetena a posuvů všech os

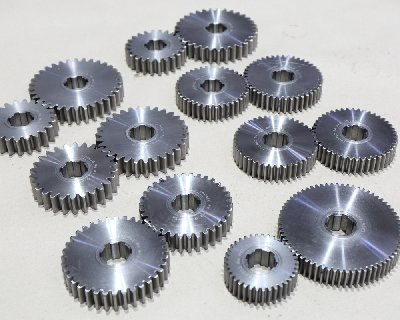

- náhon vřetena a posuvů mechanickými řadami – ozubená soukolí
- mechanické řazení otáček a posuvů

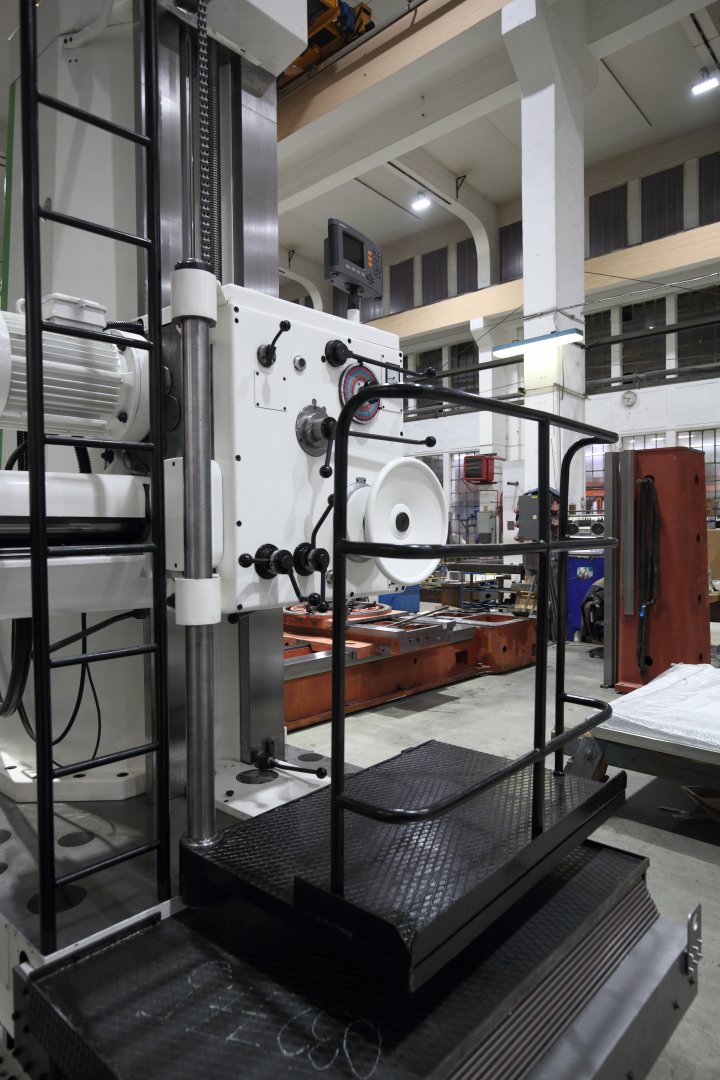

- na vřeteníku se nachází téměř všechny ovládací prvky stroje

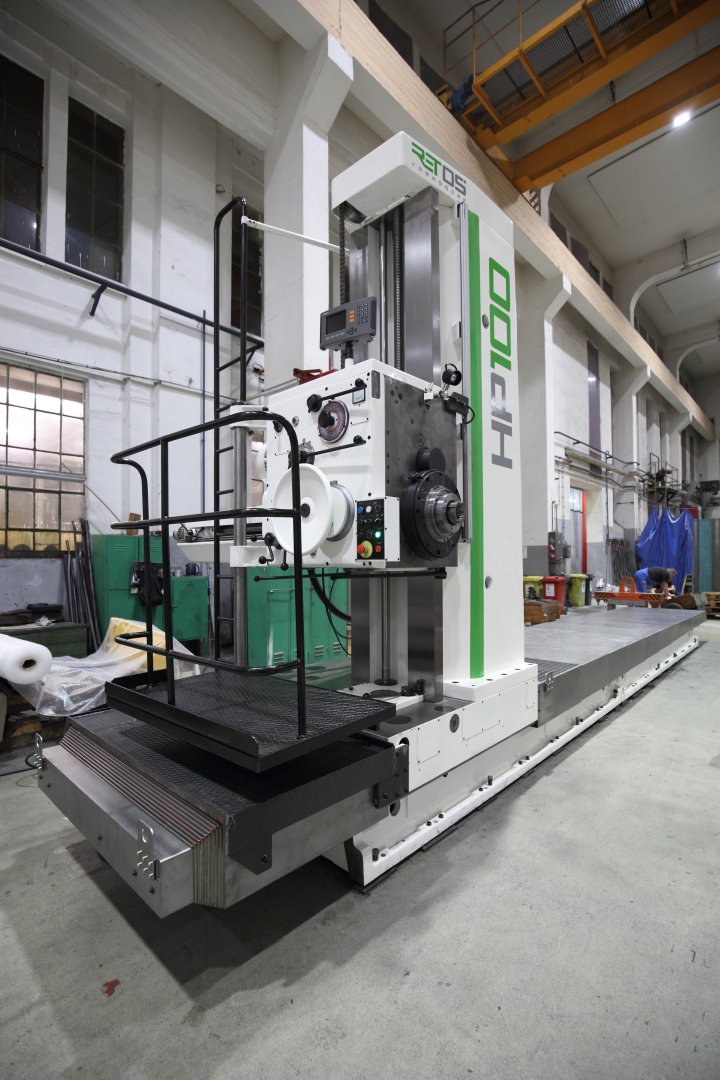

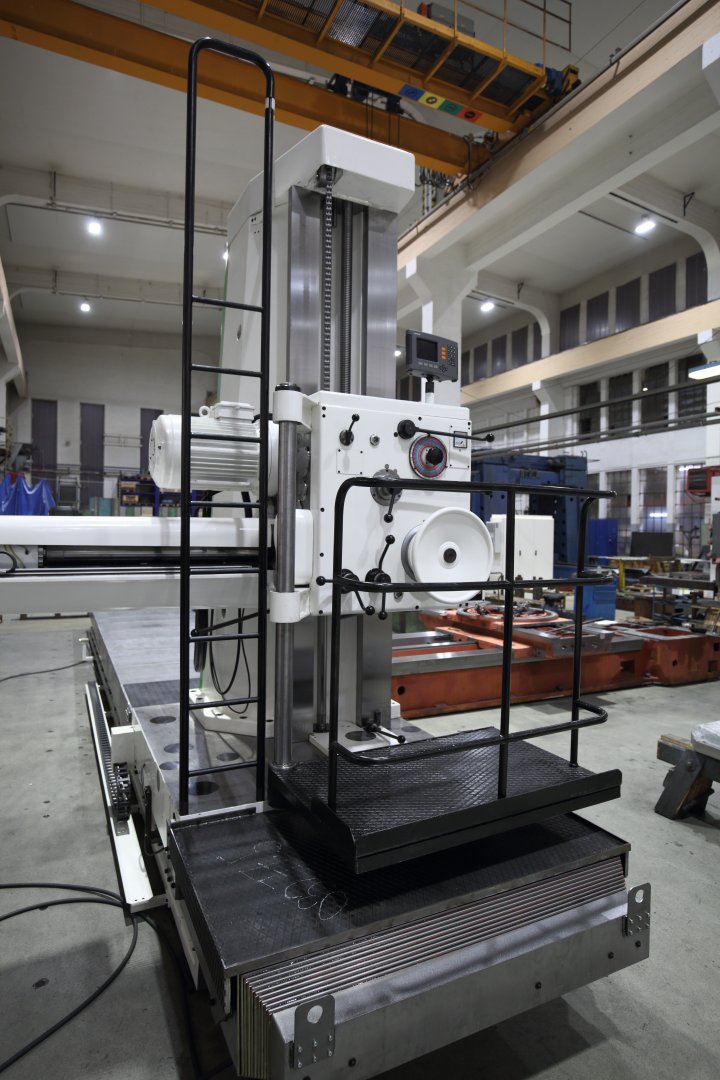

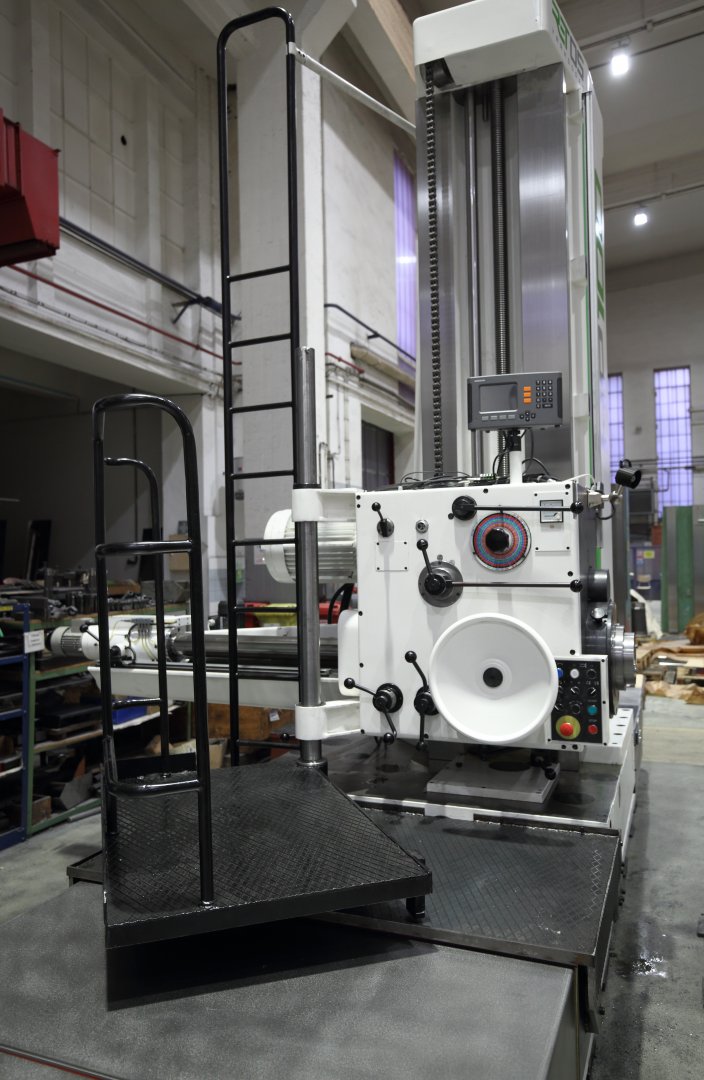

- součástí vřeteníku je plošina pro obsluhu
- vyvažování vřeteníku – řetěz a protizávaží vedené ve stojanu
Odměřování polohy
- provedení PZI – příprava pro dodatečnou montáž odměřování
Energetické rozvody
- osy X, Z – řetězovými nosiči energie
- osa Y – ochrannou hadicí

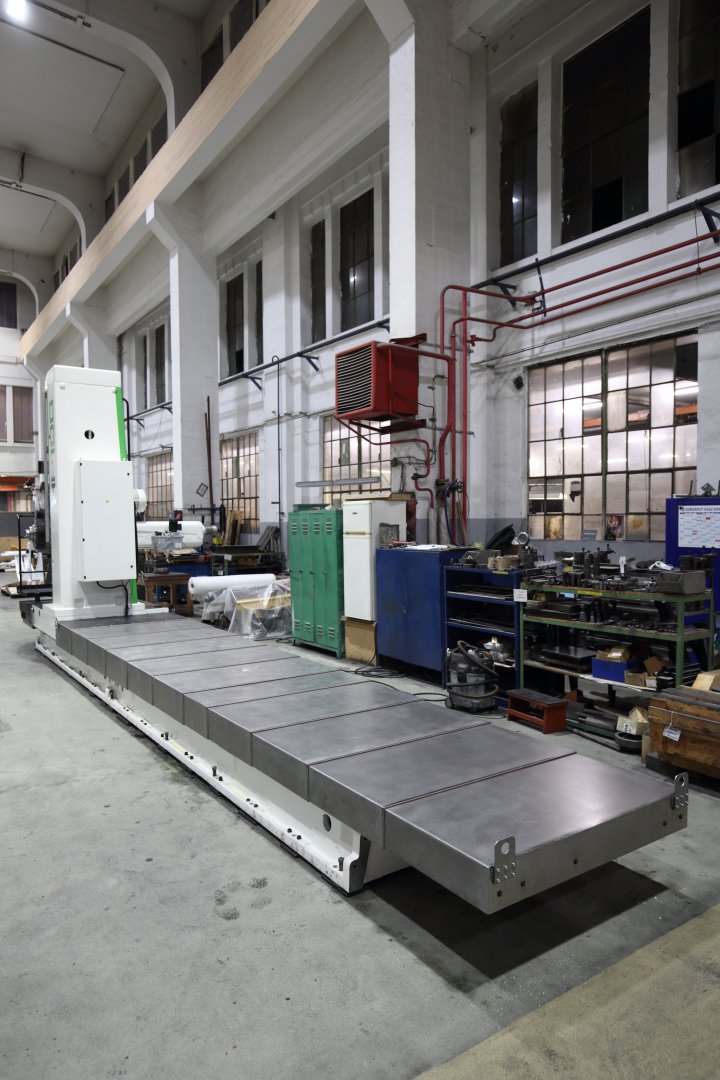

Krytování stroje

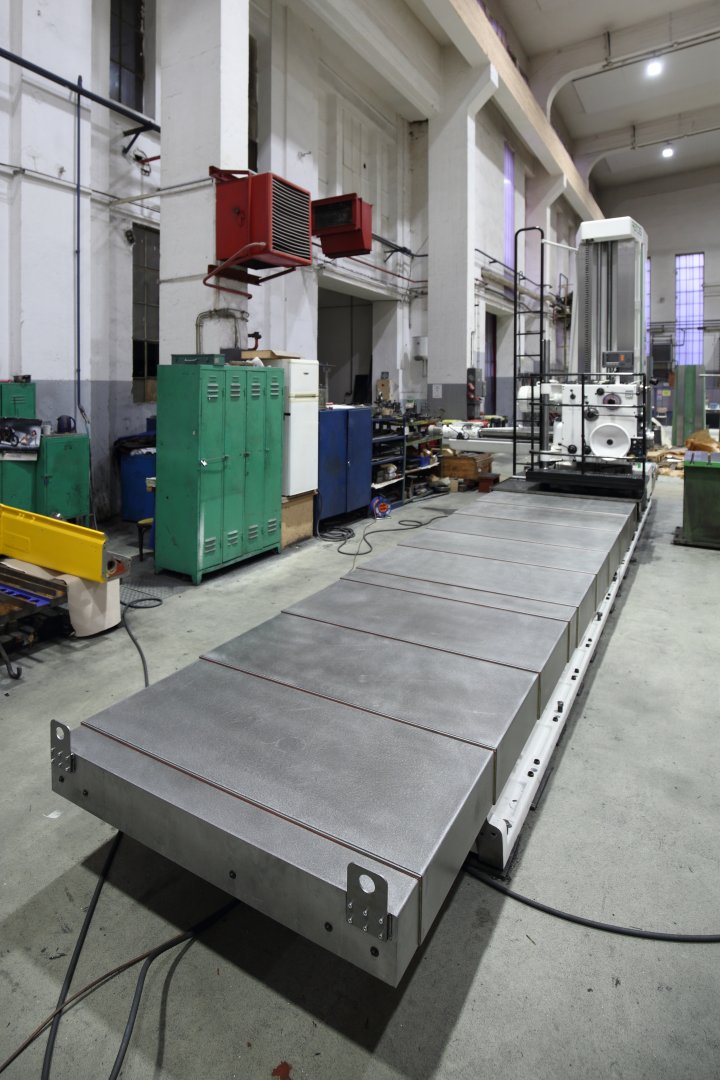

- úplné zakrytování vodících ploch osy X
Napěťové varianty
- 50Hz – 3 x 400V, 3 x 415V, 3 x 500V
- 60Hz – 3 x 220V, 3 x 440V, 3 x 460V, 3 x 480V, 3 x 575V
- parametry elektrokomponent uvedené v tabulkách platí pro variantu 3 x 400V / 50Hz
Lože lze vzájemně spojovat pro dosažení požadované délky přejezdu.
Volitelné provedení + periferie

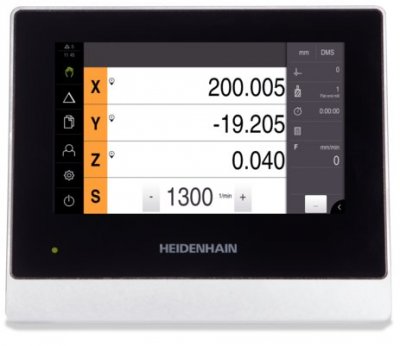

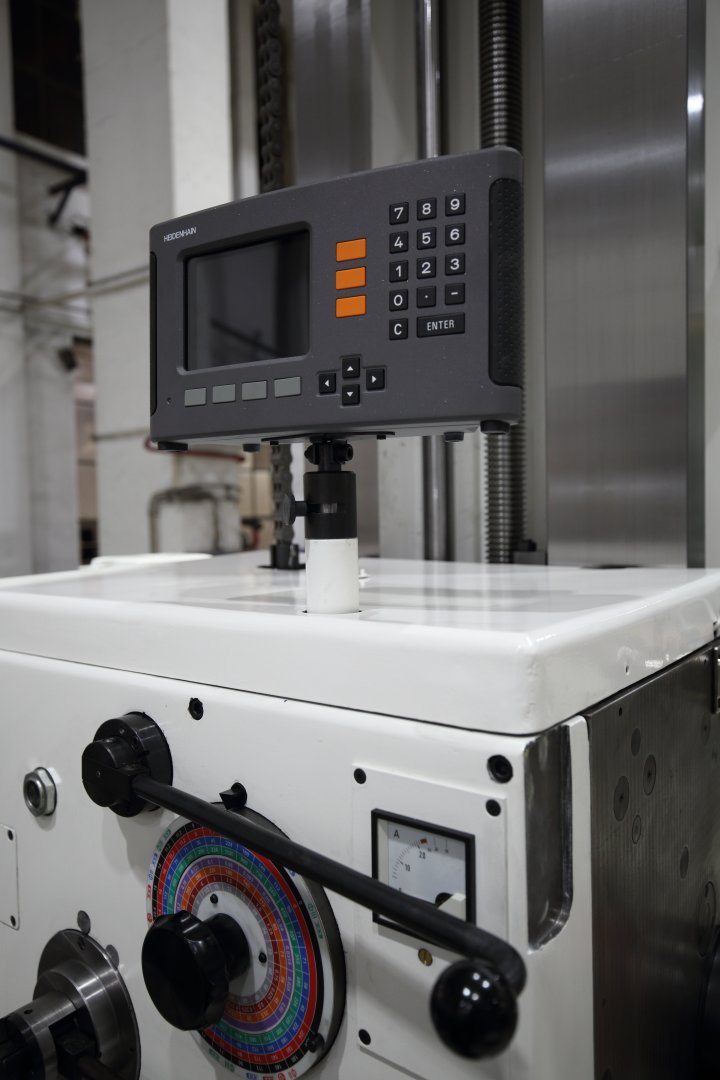

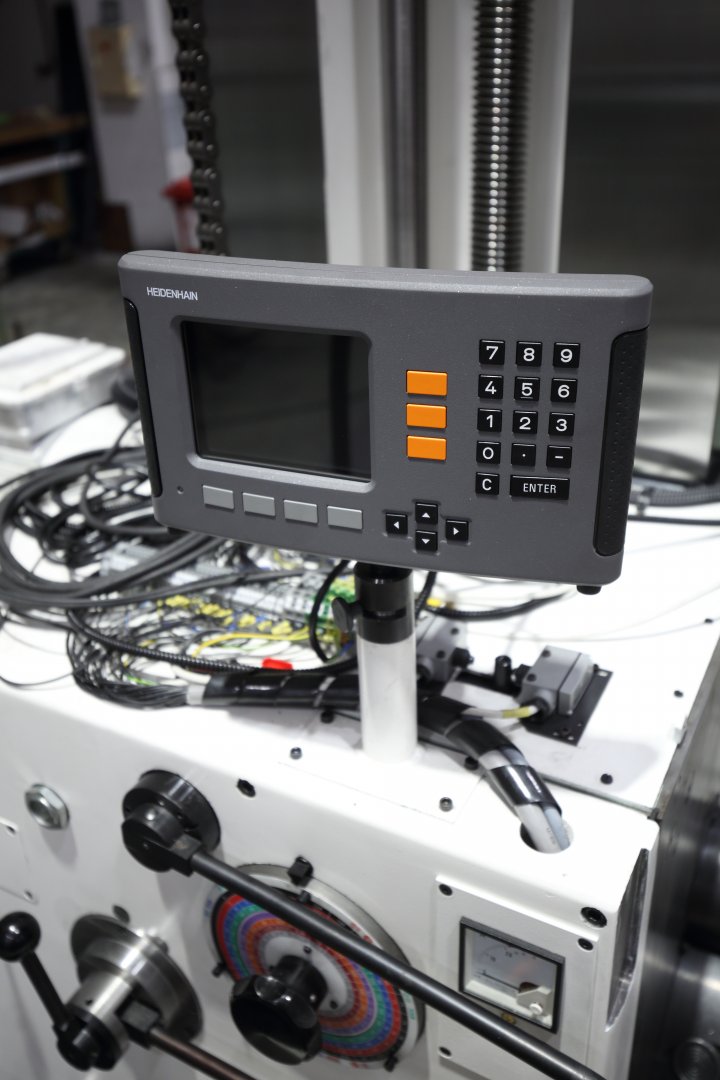

Odměřování polohy HEIDENHAIN
- digitální optické odměřování s indikací
- indikace ND7013 pro odměřování os X, Y, Z
- osy X, Y, Z – inkrementální pravítka
CE – povinné v EU
- komplexní systém bezpečnostních prvků dle platných právních předpisů a technických norem
- posuvný kryt obsluhy na vřeteníku
- plné ruční kolo na vřeteníku nahrazující původní paprskové
- oplocení pracovního prostoru stroje
Varianty upínání nástroje
- upínání nástroje Morse MK6
- motorické upínaní nástroje ISO50 (MUN) – kuličkový upínač
Seznam podporovaných norem upínací stopky nástroje / upínací nástavec (MUN) | ||
Stopka | Norma | Nástavec |
Dlouhý kužel – metrický | ČSN 220432 | 4100597 |
Dlouhý kužel – metrický | DIN 2080 | 4100597 |
Dlouhý kužel – palcový | NMTB 50 | 4100892 |
Krátký kužel – metrický | ČSN 220434 | 4100809 |
Krátký kužel – metrický | DIN 69871 | 4100809 |
Krátký kužel – metrický | MAS BT 403-1982 | 4100809 |
Krátký kužel – palcový | CAT ANSI / ASME B5.50-1985 | 4100913 |
CHZ – chlazená nástroje – emulze
- chlazení nástroje mobilní tryskou s magnetickým stojánkem
- jednotka chlazení integrovaná do základu stroje
- jednotka s čerpadlem a hladinoměrem
- objem nádrže (jímky) cca 500 l (využitelný)
- maximální tlak 4 bary / 32 l/min

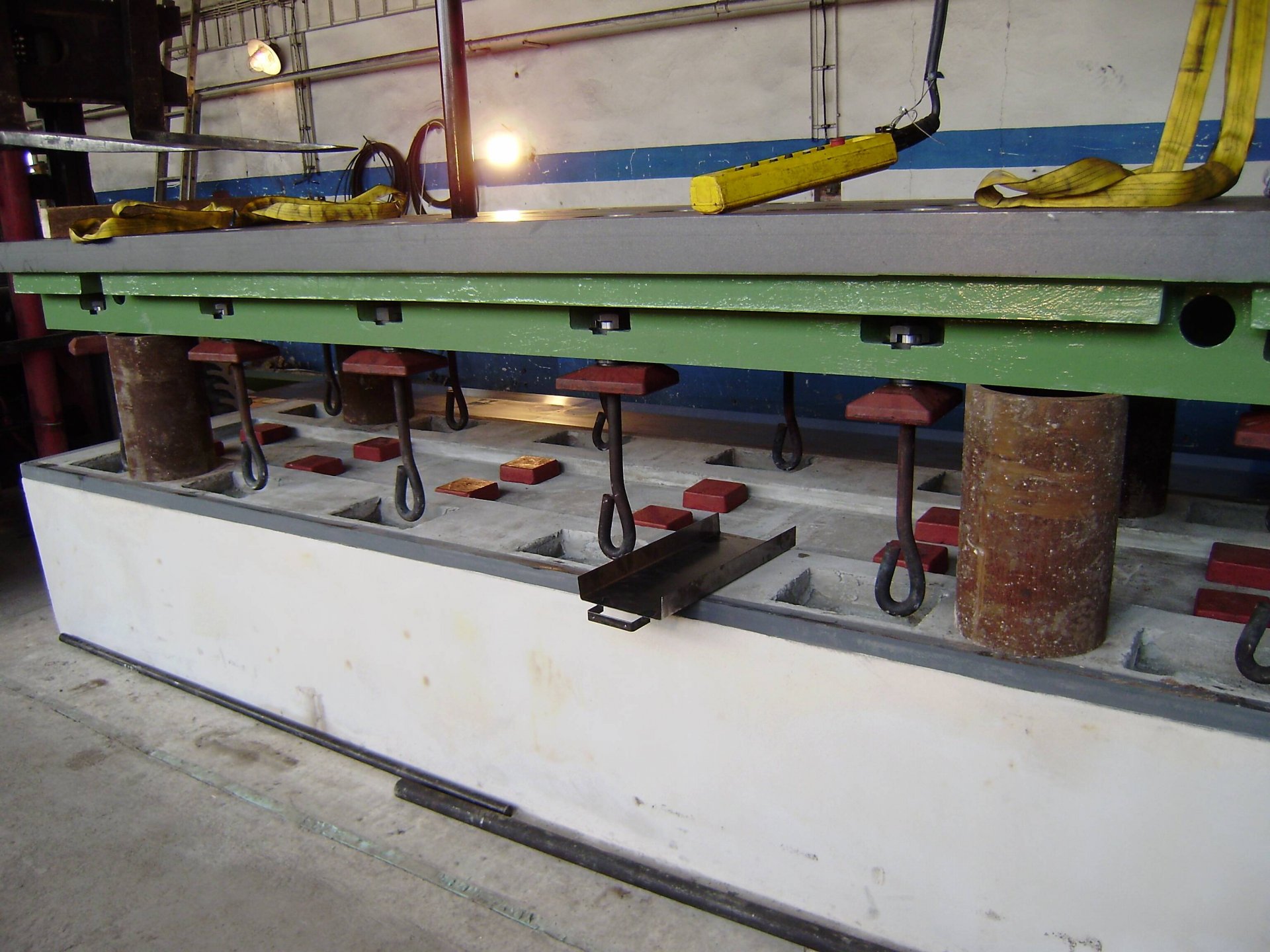

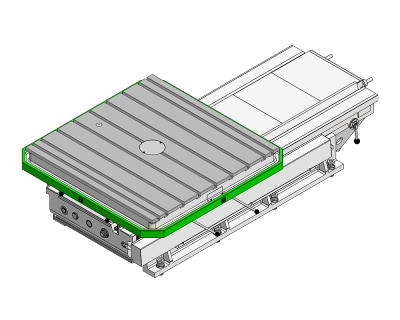

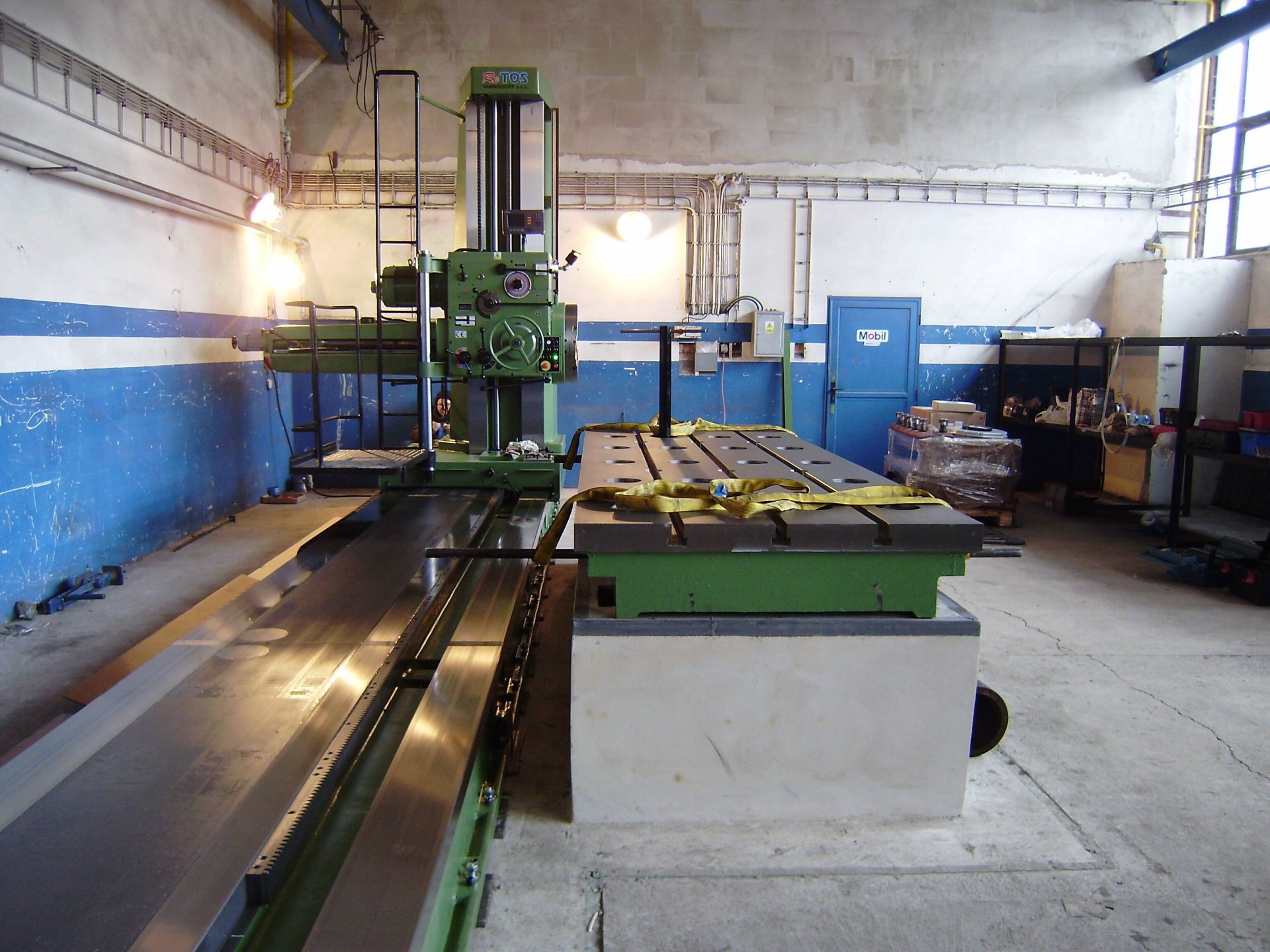

Upínací deska
- upínací deska UD4C – 4020 x 1885
- upínací deska UD4D – 2420 x 1885
Parametry upínací desky UD4C | ||
Upínací plocha desky | 4020 x 1875 | mm x mm |
Šířka upínacích drážek | 36 H12 | mm |
Nosnost upínací desky | 80000 | kg |
Hmotnost upínací desky | 8200 | kg |
Základní rozměry – délka x šířka x výška | 4020 x 1885 x 400 | mm |
Parametry upínací desky UD4D | ||
Upínací plocha desky | 2420 x 1875 | mm x mm |
Šířka upínacích drážek | 36 H12 | mm |
Nosnost upínací desky | 45000 | kg |
Hmotnost upínací desky | 5000 | kg |
Základní rozměry – délka x šířka x výška | 2420 x 1885 x 400 | mm |
Příslušenství
Seznam standardního příslušenství

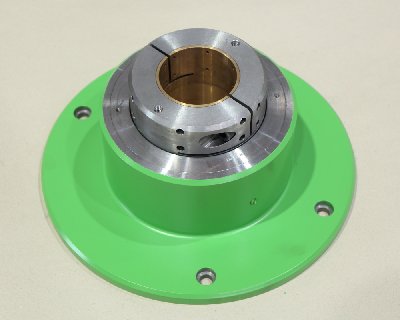

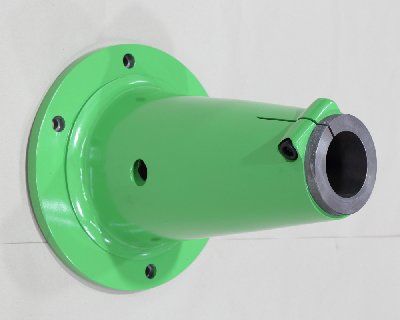

- svěrací příruba SP100-100

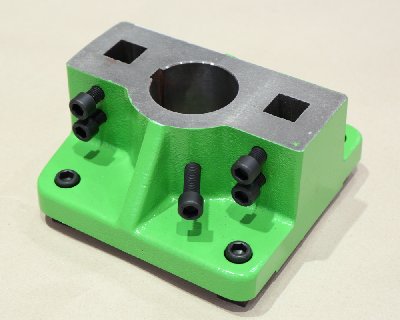

- malý nožový držák DN100
- vytěrák kuželové dutiny VK-ISO50
- upínací nástavce – 15 kusů

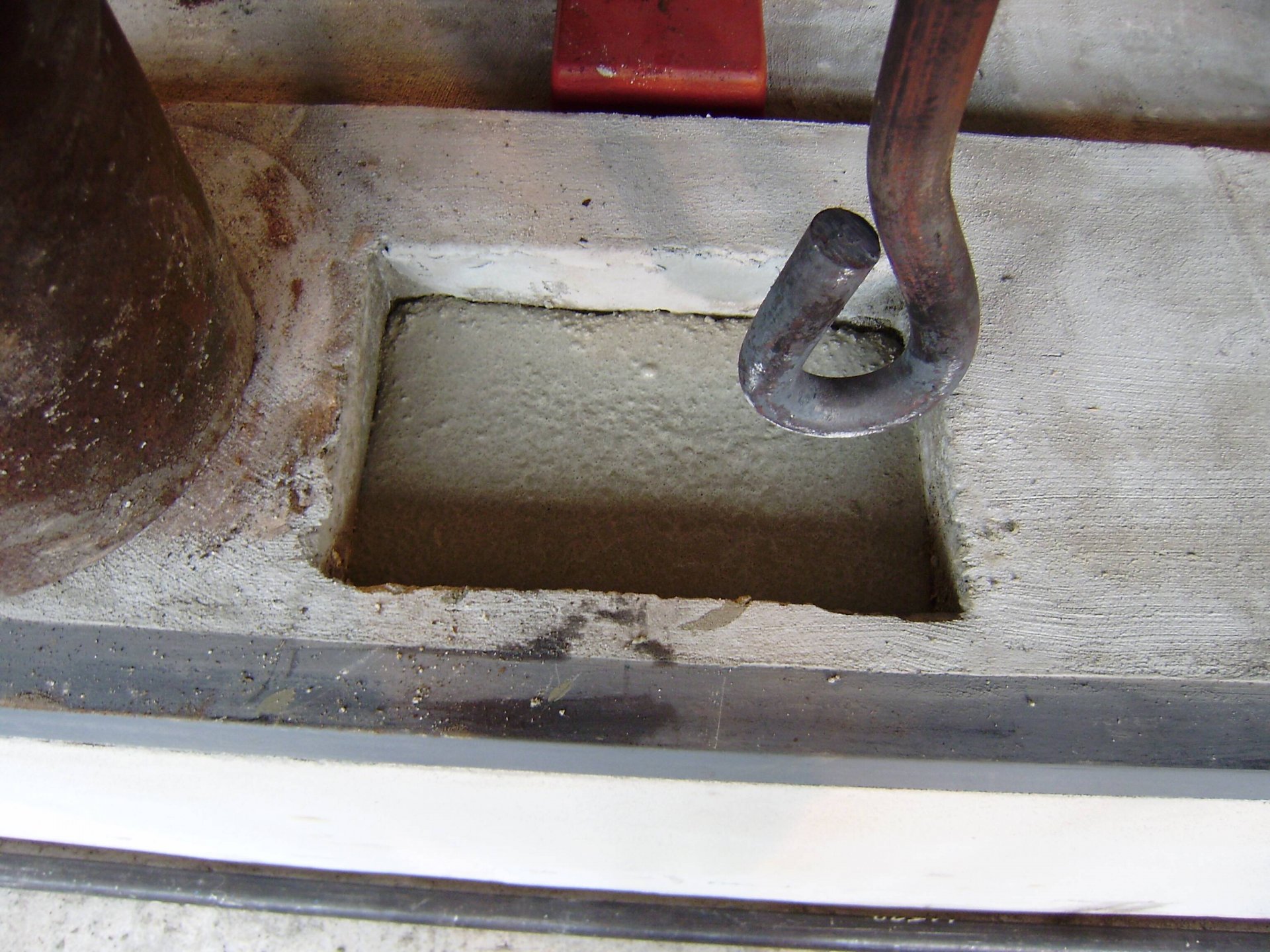

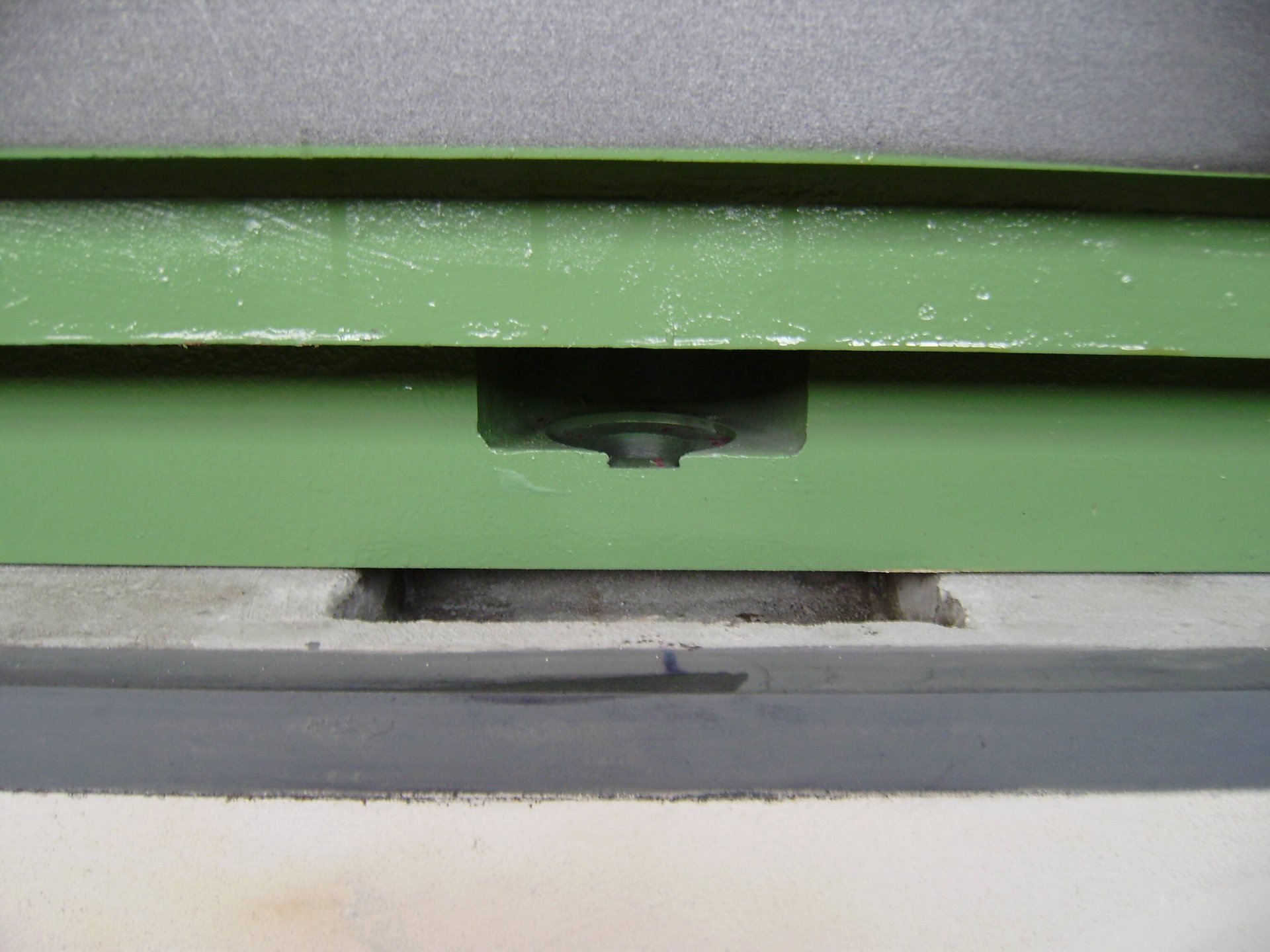

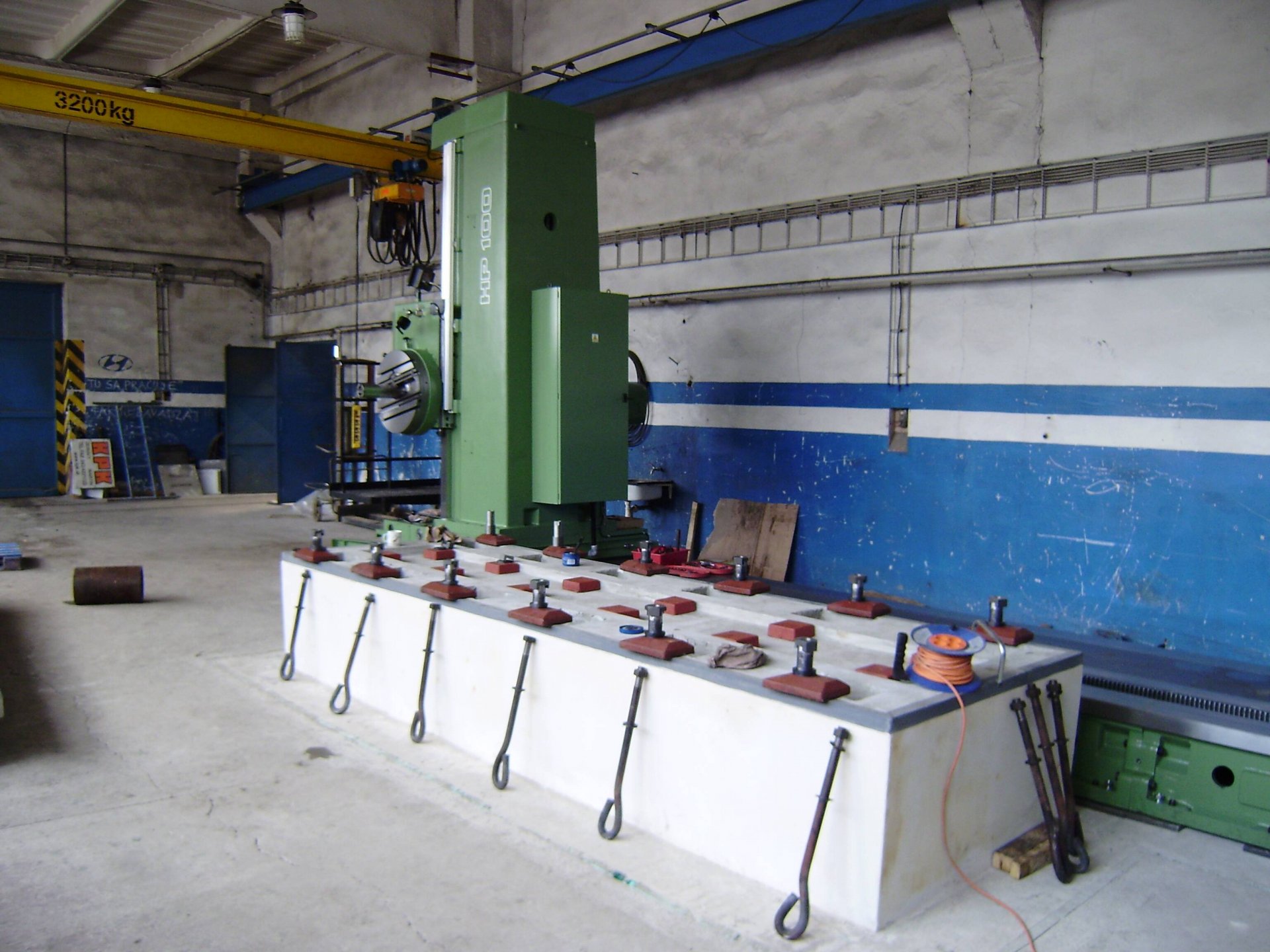

- kotevní materiál KM
- základní sada nářadí k obsluze a údržbě
- základní sada náhradních dílů
- průvodní technická dokumentace
Seznam zvláštního příslušenství
- přenosný ovládací panel PP100
- chlazení nástroje emulzí CHZ100P
- chlazení nástroje vzduchem CHZ-V
- ofuk dutiny vřetena vzduchem
- vodící podpěra PVD100-550
- svěrací podpěra SP100-500
- svěrací příruba SP100-200/800 ot/min

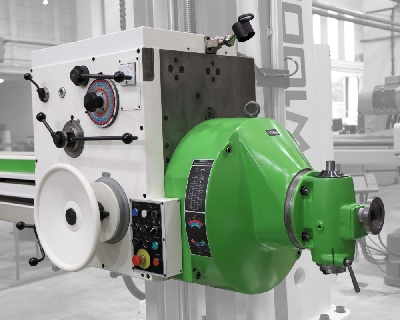

- frézovací přístroj FP40-100
- univerzální frézovací přístroj UFP40-100
- výměnná kola pro řezání závitů RZ100
- teleskopický nožový držák TD50
- vyvrtávací hlavy univerzální VHU-ISO50

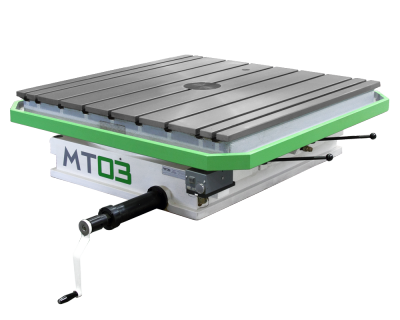

- otočný stůl MT03/MT03X

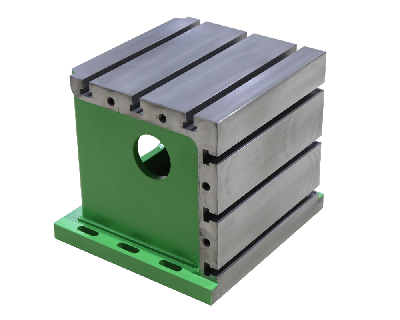

- upínací kostka UK500, UK1000, UK1500, UK2000, UK2500, UK3000

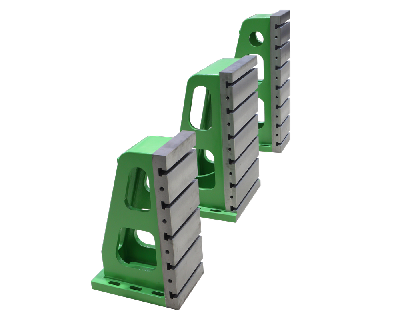

- upínací úhelník UU800, UU950, UU1120, UU1450, UU1620, UU2000, UU2500, UU3000
- sada náhradních dílů pro 3-letý provoz
- dotyková obrobková sonda KT130 HEIDENHAIN
- přepravní tyče (do kontejneru nutné)
