- robustní konstrukce
- pojezd osy X = 1600 mm
- volitelně automatická výměna nástroje s manipulačním časem 15 s (z řezu do řezu)
Hlavní parametry
| Průměr pracovního vřetena | 100 | mm |
| Upínací kužel | 50 | ISO |
| Otáčky pracovního vřetena | 3000 | ot / min |
| Příčný pojezd stolu (X) | 1600 | mm |
| Pojezd vřeteníku (Y) | 1220 | mm |
| Podélný pojezd stolu (Z) | 900 / 1710 | mm |
| Výsuv vřetena (W) | 710 | mm |
| Upínací plocha stolu | max. 1500 x 1500 | mm x mm |
| Nosnost stolu | max. 5000 | kg |
Kompletní parametry
| Parametry stroje | ||
| Průměr pracovního vřetena | 100 | mm |
| Upínací kužel | 50 | ISO |
| Stopka nástroje | 69871 | DIN |
| Upínací nástavec – šroub | 4100793 | TOS |
| Otáčky vřetena | 10 - 3000 | ot / min |
| Výkon hlavního motoru (S1/S6-40%) | 22 / 34 | kW |
| Maximální moment vřetena (S1/S6-40%) – 2řadý vřeteník | 1097 / 1645 | Nm |
| Maximální moment vřetena (S1/S6-40%) – 4řadý vřeteník | 2173 / 3250 | Nm |
| X...příčný pojezd stolu | 1600 | mm |
| Z...podélný pojezd stolu | 900 / 1710 | mm |
| Y...svislý pojezd vřeteníku | 1220 | mm |
| W...výsuv vřetena | 710 | mm |
| Upínací plocha stolu | 1250 x 1250 | mm x mm |
| 1500 x 1500 | mm x mm | |
| Šířka upínacích drážek | 22 H8 | mm |
| Nosnost stolu – 1250 x 1250 | 3000 (5000 *) | kg |
| Nosnost stolu – 1500 x 1500 | 2500 (5000 *) | kg |
| Pracovní posuvy...X, Y, Z, W – ruční režim | 4 - 500 | mm / min |
| Pracovní posuvy...X, Y, Z – automatický režim | 4 - 15000 | mm / min |
| Pracovní posuvy...W – automatický režim | 4 - 6800 | mm / min |
| Rychloposuv...X, Y, Z | 15000 | mm / min |
| Rychloposuv...W | 6800 | mm / min |
| Rychloposuv otáčení stolu...B | 1,6 | ot / min |
| Instalovaný příkon | 70 | kVA |
| Hmotnost stroje | 13000 | kg |
| Standardní barevné provedení stroje a příslušenství | bílá 9010 / zelená 6018 | RAL |
| Standardní barevné provedení oplocení | černá 9011 / žlutá 1018 | RAL |
| Zástavbový prostor včetně CE – orientační | 7000 x 5500 | mm x mm |
| * omezení X = 1200 mm, obrobek vystředit | ||
Technická specifikace
(technická specifikace v14.03)

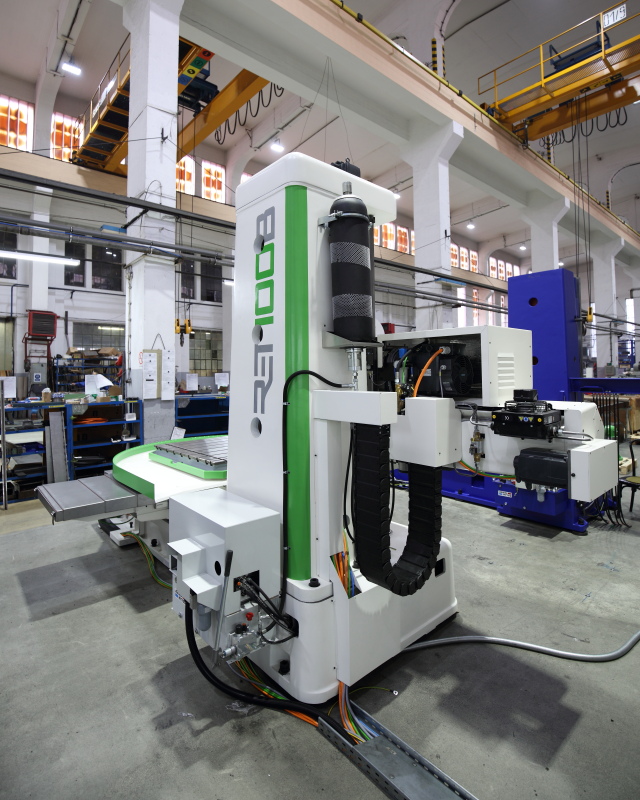

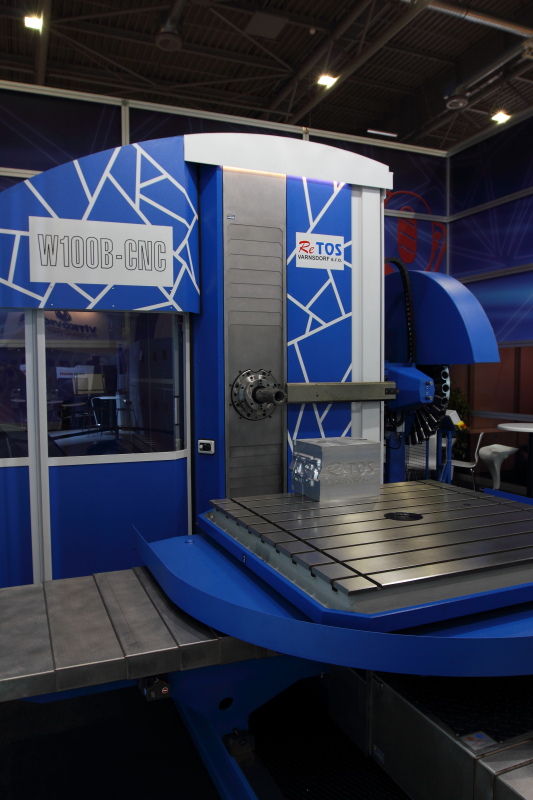

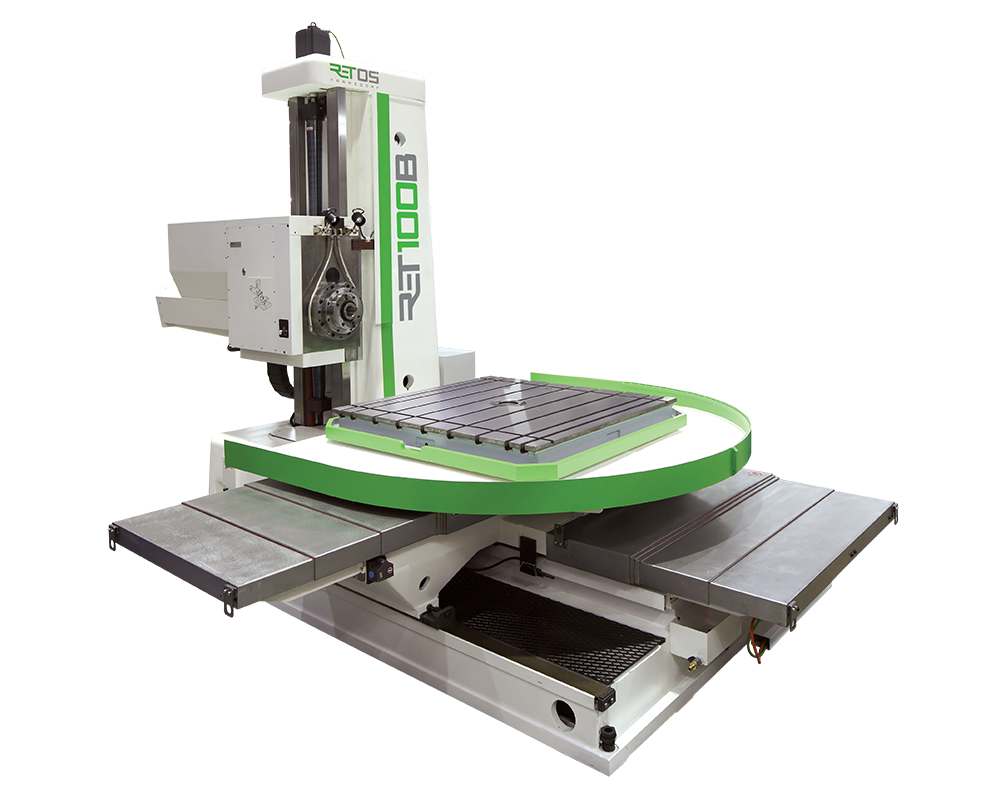

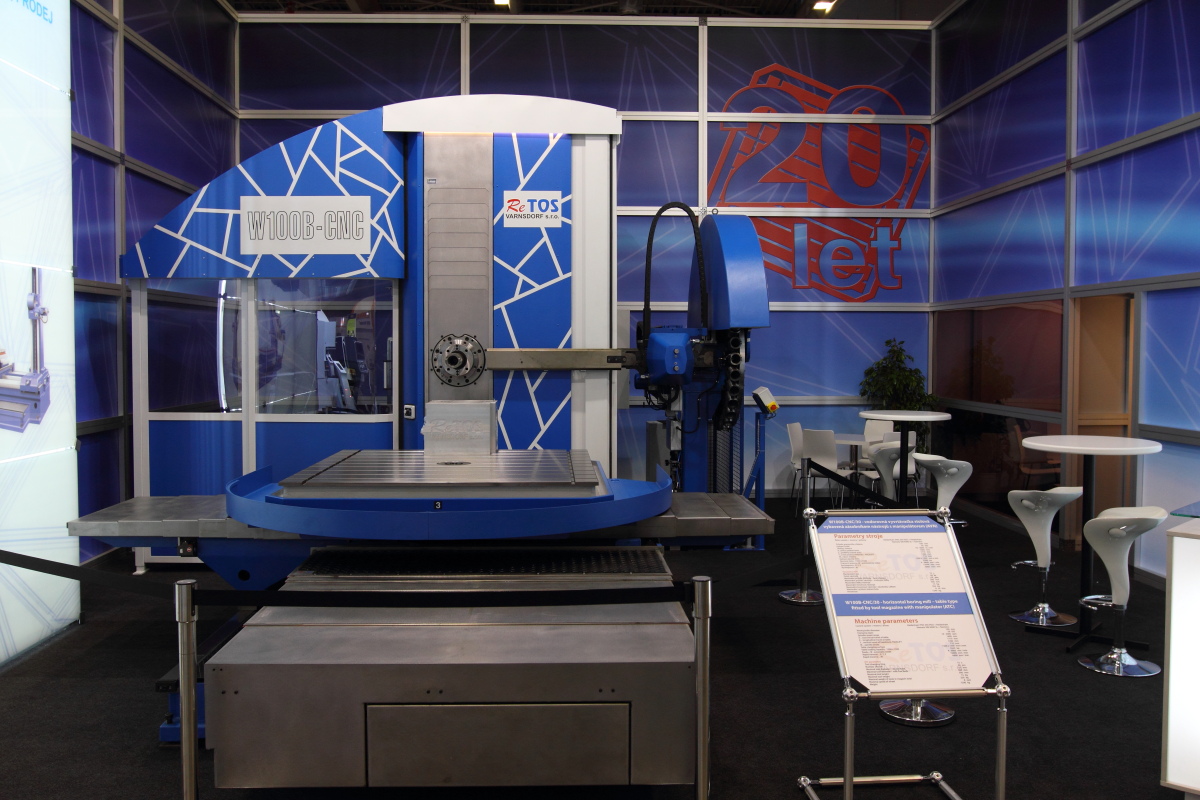

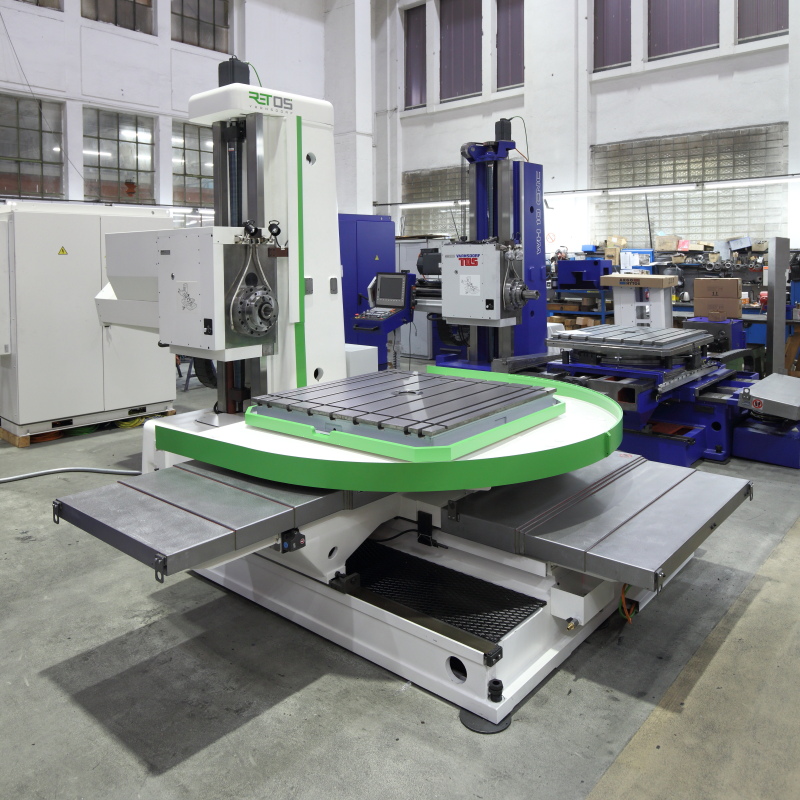

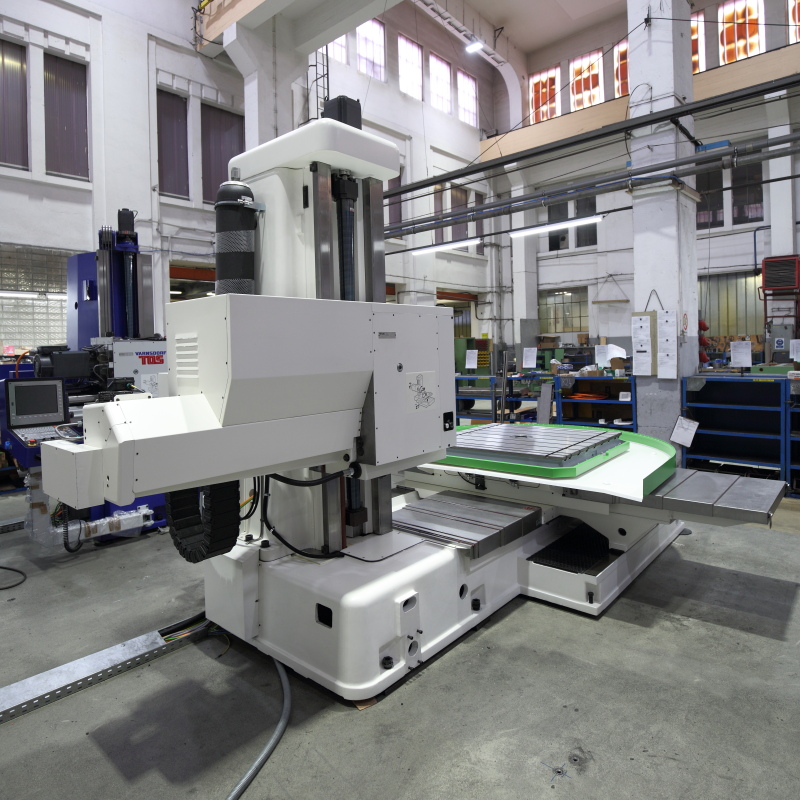

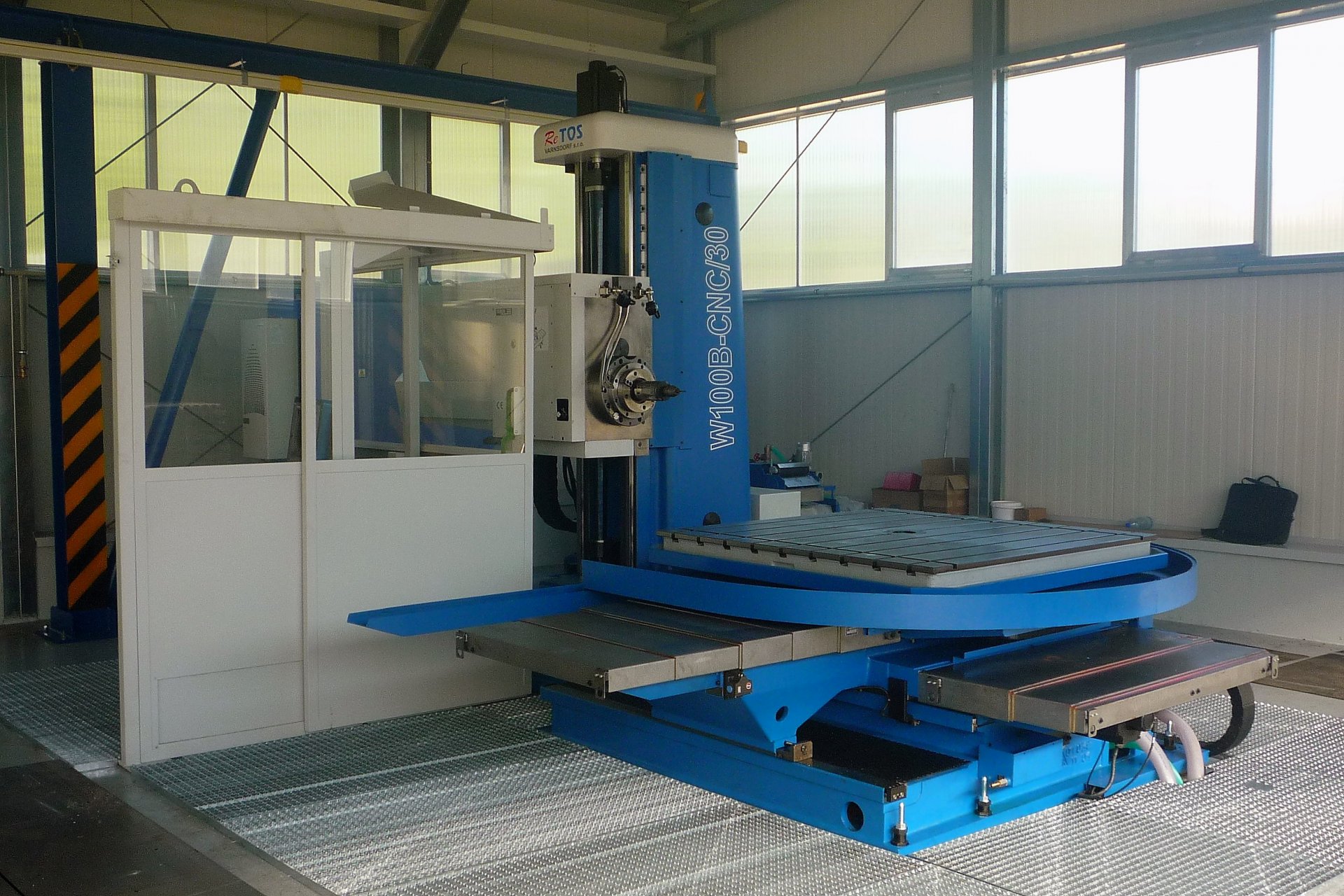

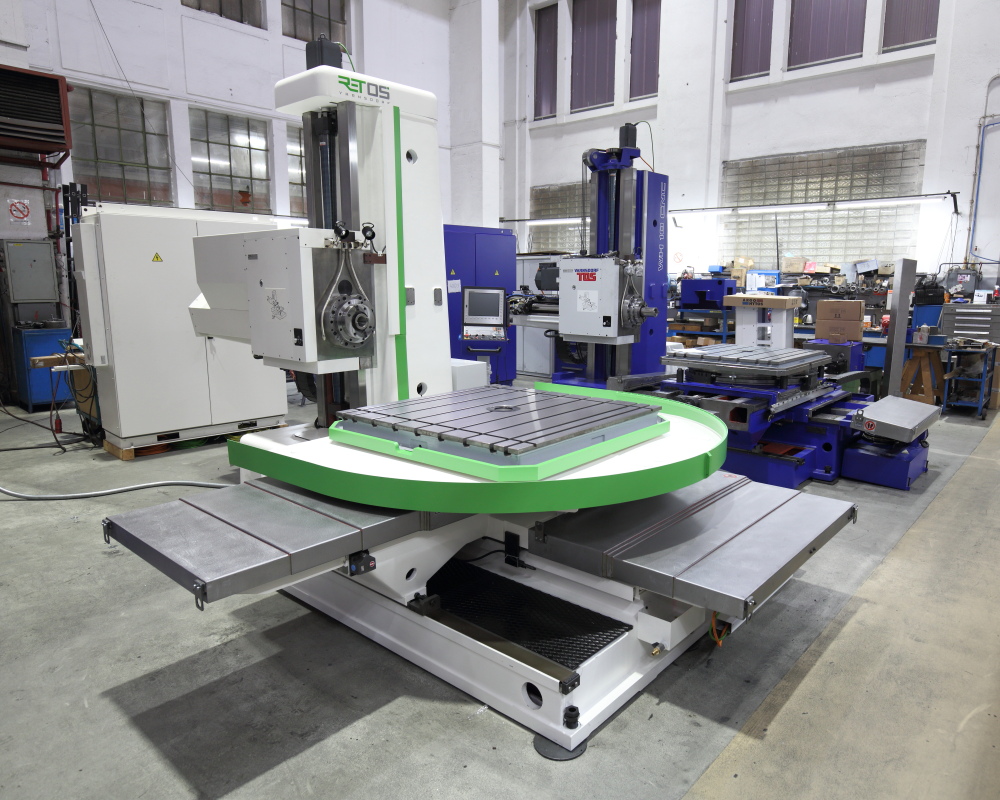

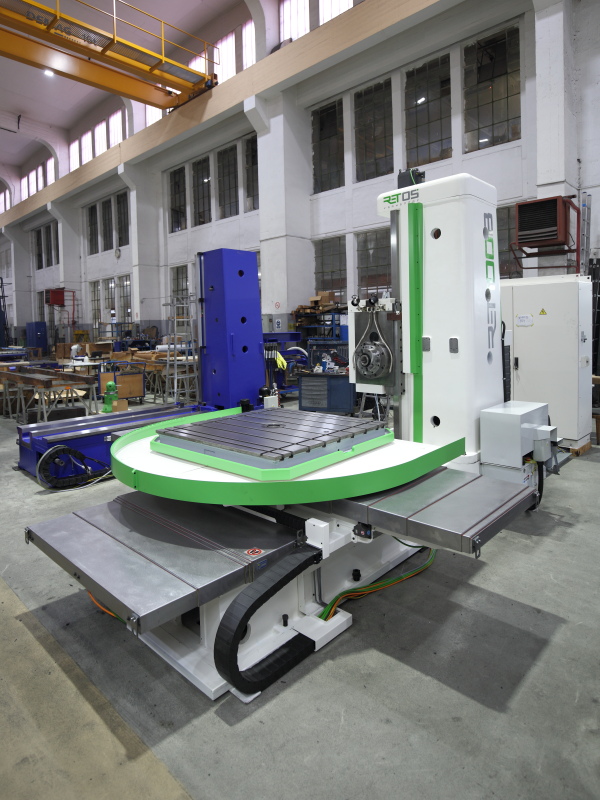

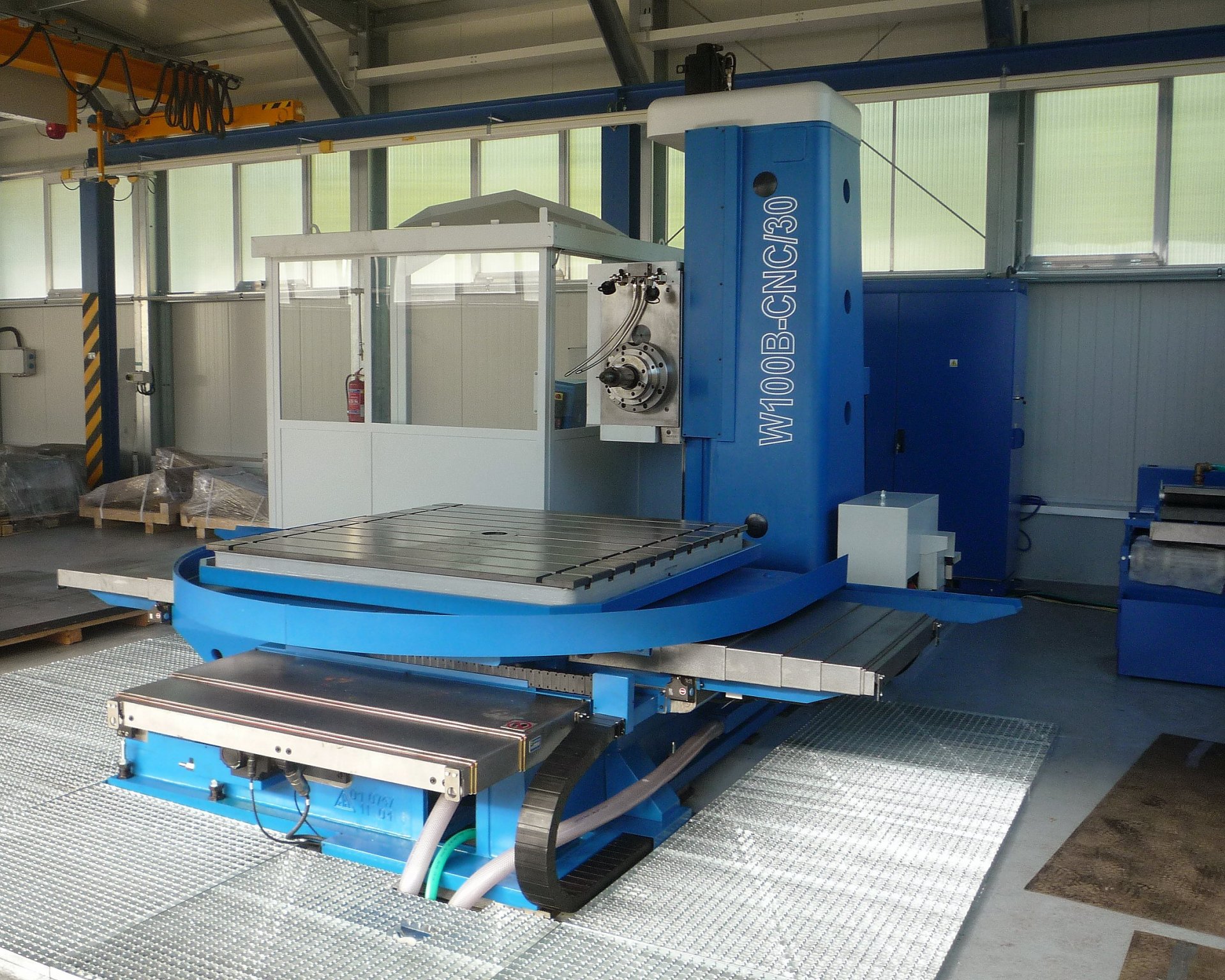

RET100B je stolová vyvrtávačka původní konstrukce fy RETOS VARNSDORF s.r.o. Jedná se o CNC alternativu ke konvenčnímu stroji W100A.
Stručná charakteristika
- souvisle řízená vodorovná vyvrtávačka

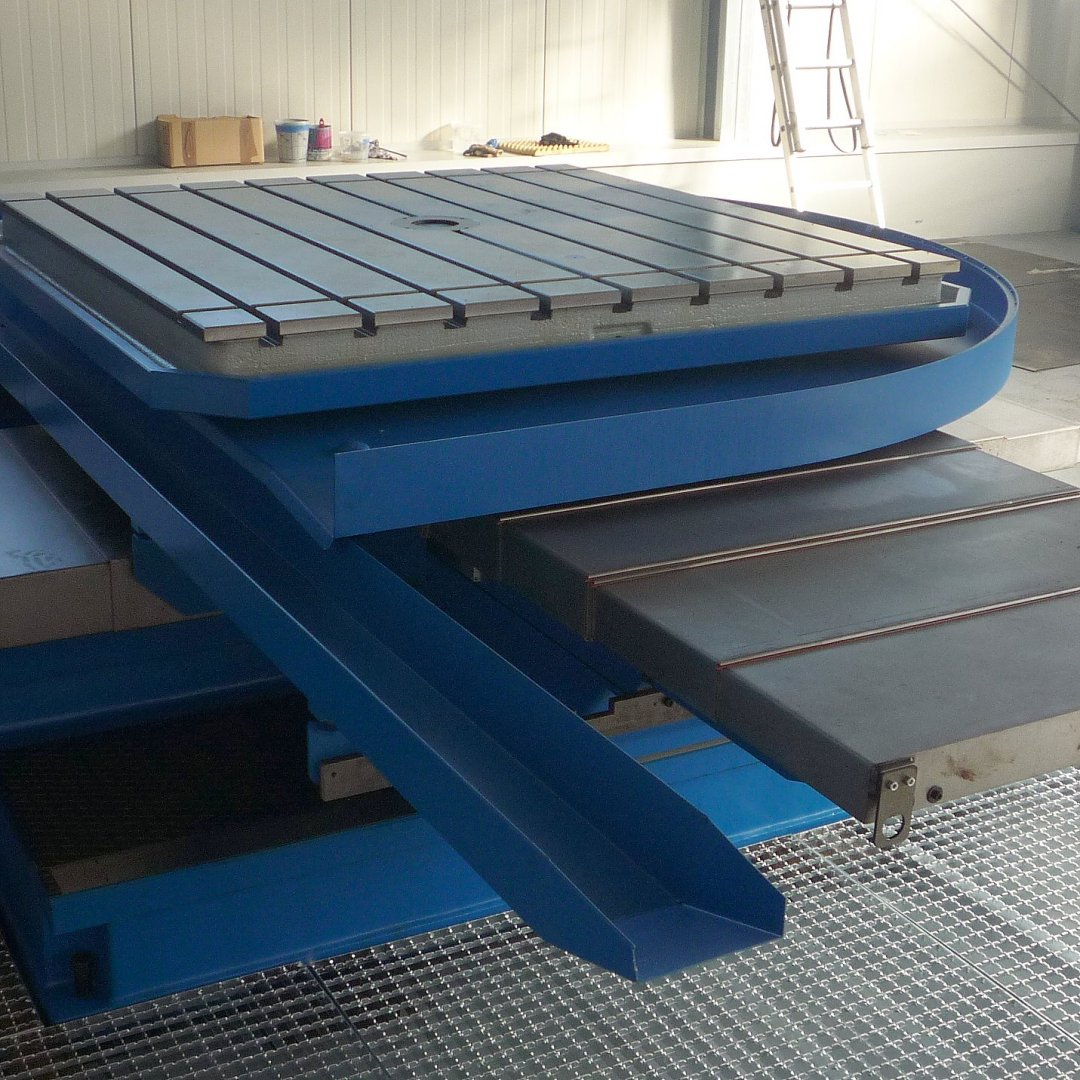

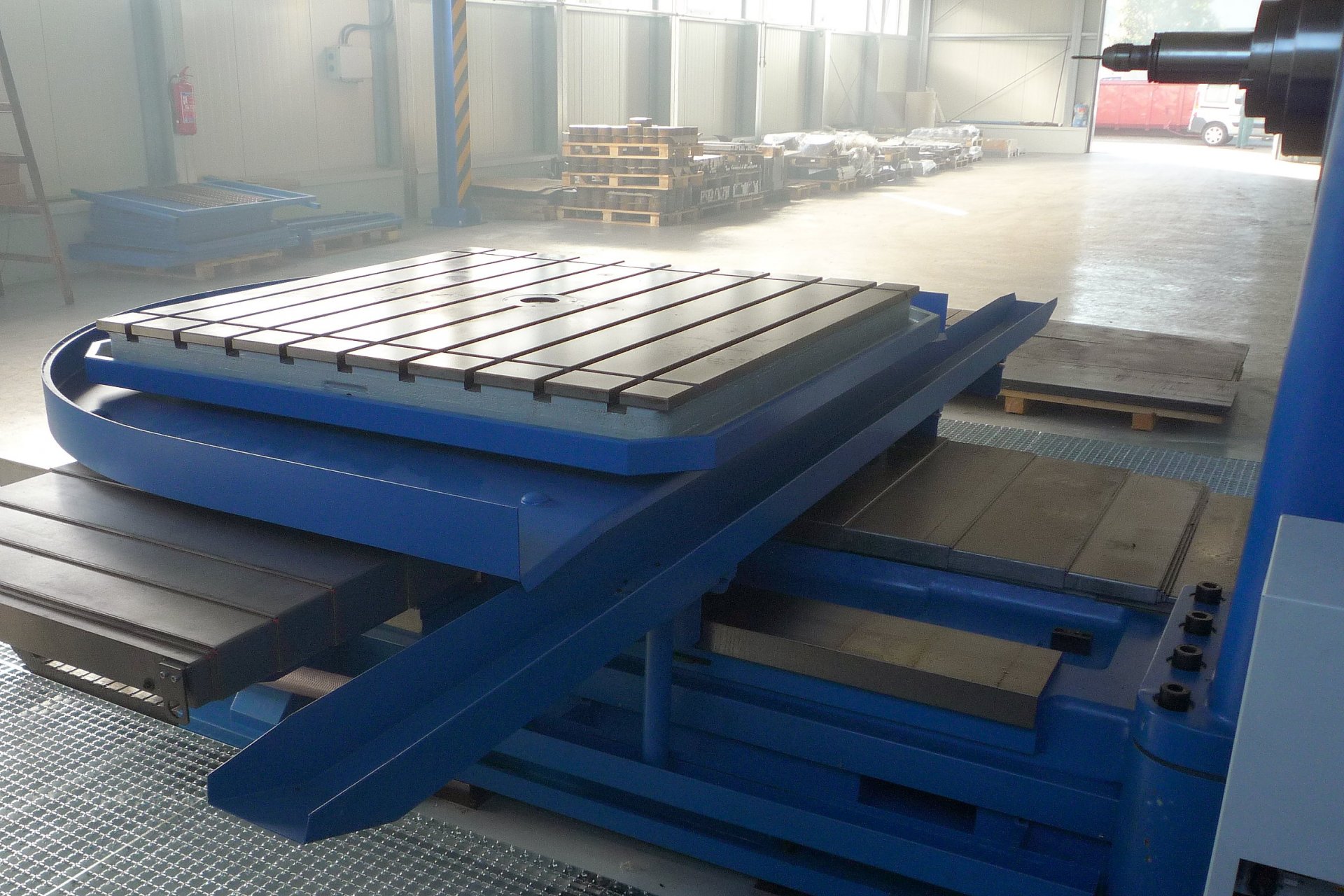

- pevný stojan, křížově přestavitelný stůl
- 4 lineární osy + otočný stůl
- výsuvné pracovní vřeteno
- stroj navržený pro univerzální nasazení ve strojírenské výrobě
- vhodný jak pro hrubovací tak i dokončovací operace
- volitelně lze vybavit zásobníkem nástrojů s manipulátorem (AVN), chlazením nástroje tryskami (CHZ), chlazením osou vřetena (CHOV) či chlazením mlhou (CHM)
- připraveno pro "Průmysl 4.0"
Ovládání stroje
- veškeré funkce stroje, mimo odepnutí a upnutí nástroje, jsou ovládány z panelu řídícího systému, který se skládá z klávesnice, tlačítkového panelu a LCD monitoru
- odepnutí a upnutí nástroje je ovládáno tlačítky na vřeteníku
- ovládací panel je doplněn přenosným pomocným ovládacím panelem (ručním kolečkem), které duplikuje některé základní funkce ovládání stroje
- ovládací panel je umístěn otočně na stěně krytu obsluhy
- řídící systém umožňuje ruční, poloautomatický a automatický režim ovládání
- standardní komunikační rozhraní umožňuje propojení s vnitropodnikovou sítí pro snadnou správu a distribuci technologických programů, monitoring provozu stroje, diagnostiku a servis řídícího systému atp.
Provedení stroje může být v detailech přizpůsobeno požadavkům zákazníka.
Standardní provedení
Řídící systém
- HEIDENHAIN TNC 640 + ruční kolečko
- pohony HEIDENHAIN
- motory SIEMENS
Řízené osy
- X – pojezd saní otočného stolu po podélných saních
- Z – pojezd podélných saní po loži
- Y – svislý pojezd vřeteníku po stojanu
- W – výsuv vřetena
- B – otáčení stolu
- S – otáčení pracovního vřetena
Možnosti stroje
- osy X, Y, Z, W řízeny v interpolaci
- osa B řízena jako osa polohovací
- lineární interpolace ve čtyřech osách
- kruhová interpolace dvou ze čtyř v interpolaci řízených os
- šroubová interpolace
- prostorová interpolace – křivka v prostoru
- interpolace os S a Z (W) – natočení vřetena v závislosti na poloze osy Z (W) – umožňuje závitování bez použití vyrovnávacího pouzdra
- technologické možnosti mohou být limitovány teritoriálním provedením NC programu řídícího systému
Náhon osy W
- bezkartáčový digitální střídavý servomotor se servopohonem
- bezvůlový převod ozubeným řemenem
- kuličkový pohybový šroub
Náhony os X, Y, Z
- bezkartáčový digitální střídavý servomotor se servopohonem
- kuličkový pohybový šroub – přímý náhon z motoru
Náhon osy B
- bezkartáčový digitální střídavý servomotor se servopohonem
- planetová převodovka s minimální vůlí
- soustava ozubených soukolí + ozubený věnec
Vedení skupin
- osy X, Y, Z – kalené vodící plochy, protiplochy podlity plastem, klíny obloženy TURCITEM
- osa W – kluzné vedení, litina/ocel
- osa B – vodící plochy stolu zaškrabány, litina/TURCITE
Mazání
- mazání centrální, osové, četnost mazacích dávek v korelaci s ujetou dráhou konkrétní skupiny
Zpevňování
- osa B – hydraulicky
- osy X, Y, Z, W – nezpevněno – polohová vazba

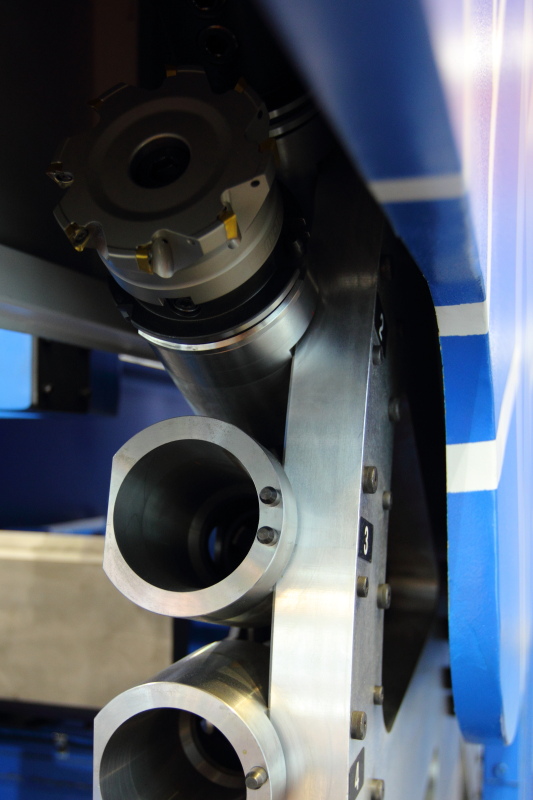

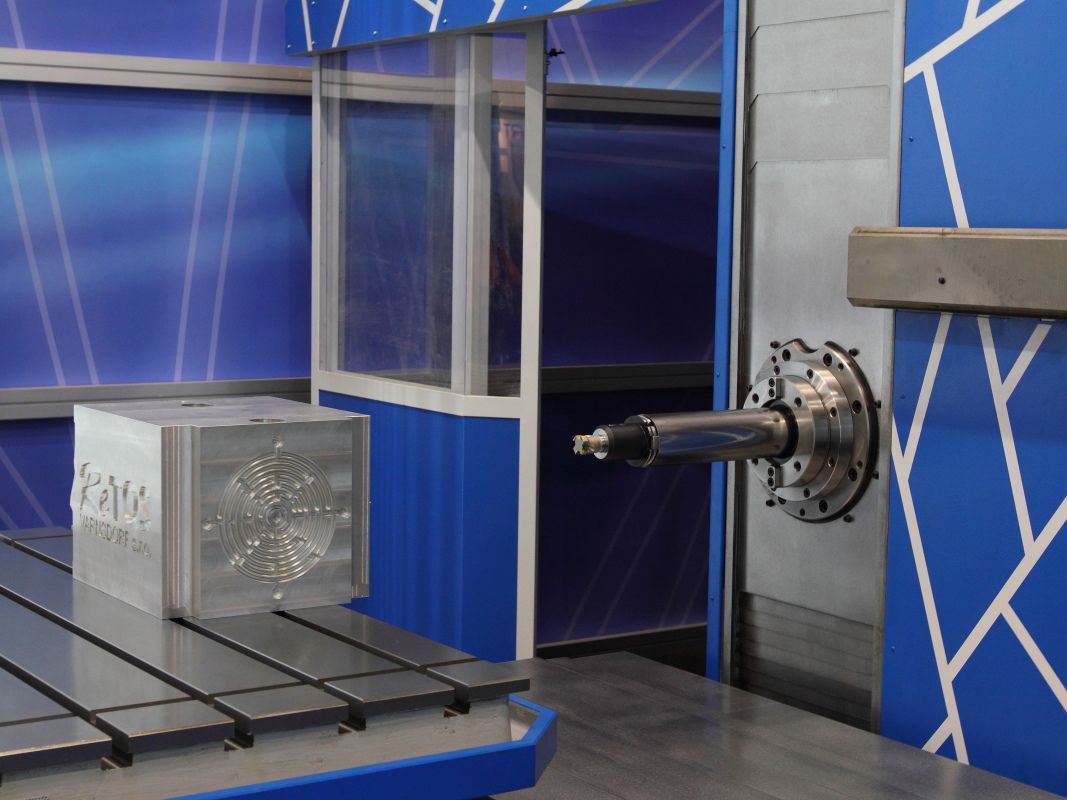

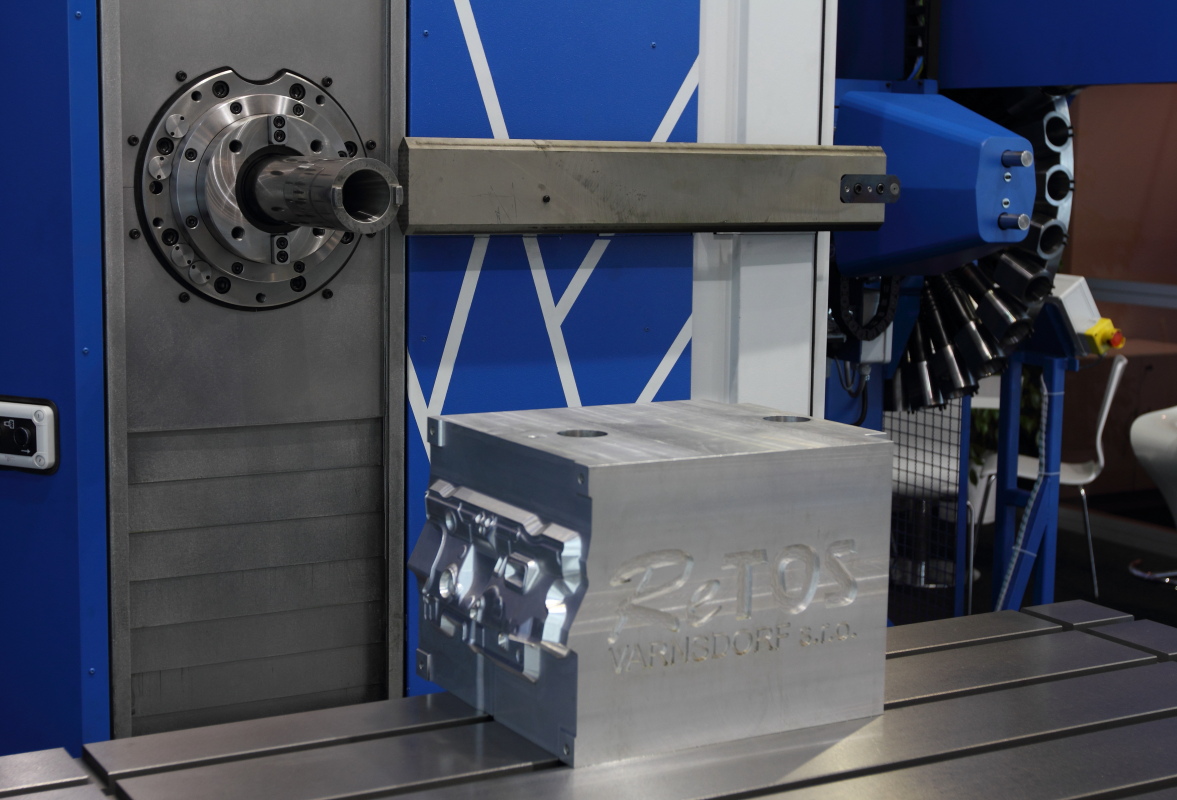

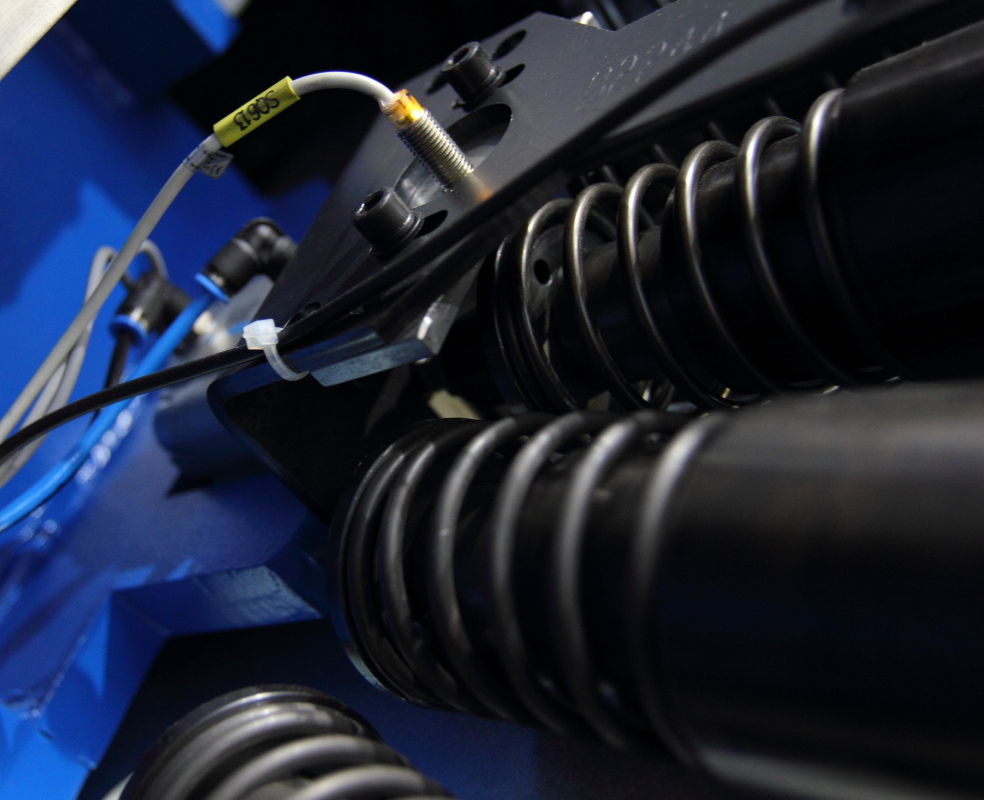

Vřeteník
- výsuvné pracovní vřeteno
- vyfukování dutiny vřetena vzduchem během cyklu výměny nástroje
- pohon vřetena dvěma/čtyřmi mechanickými řadami – ozubená soukolí
- hydraulické řazení otáčkových řad

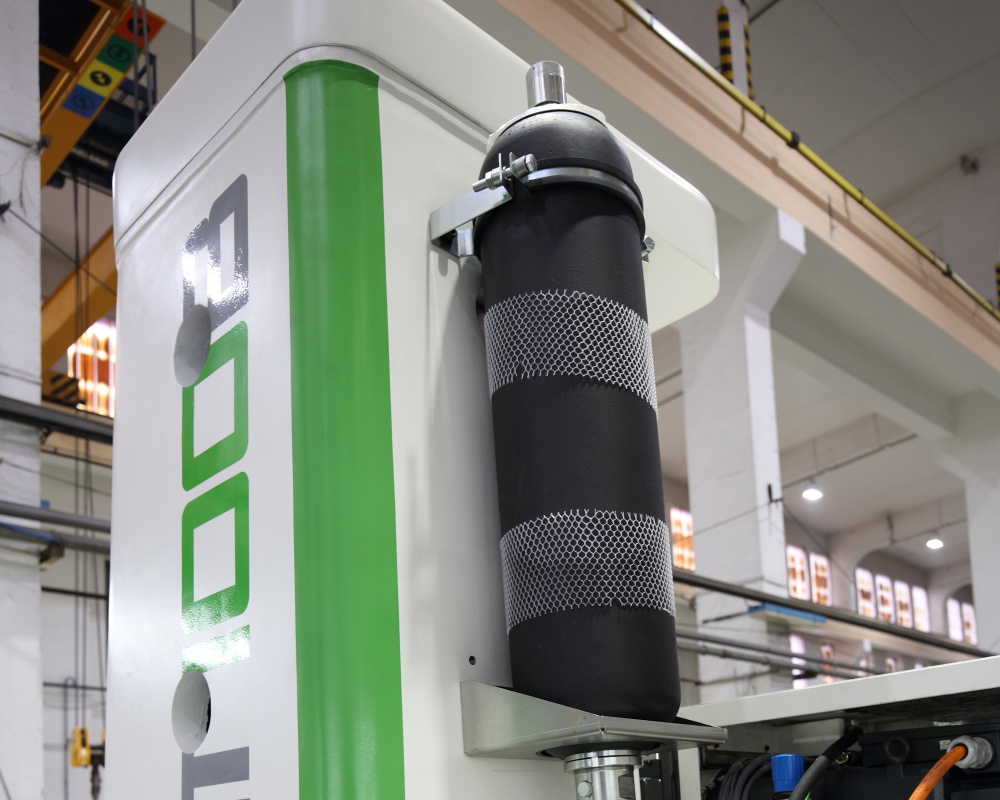

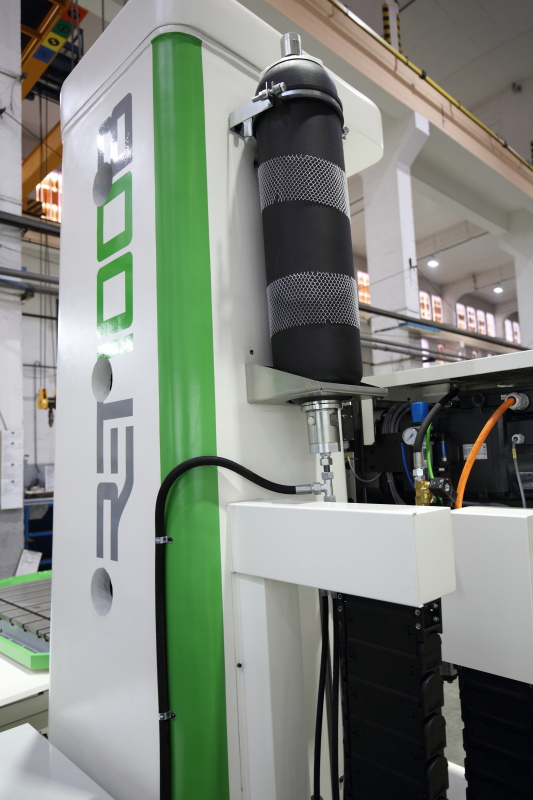

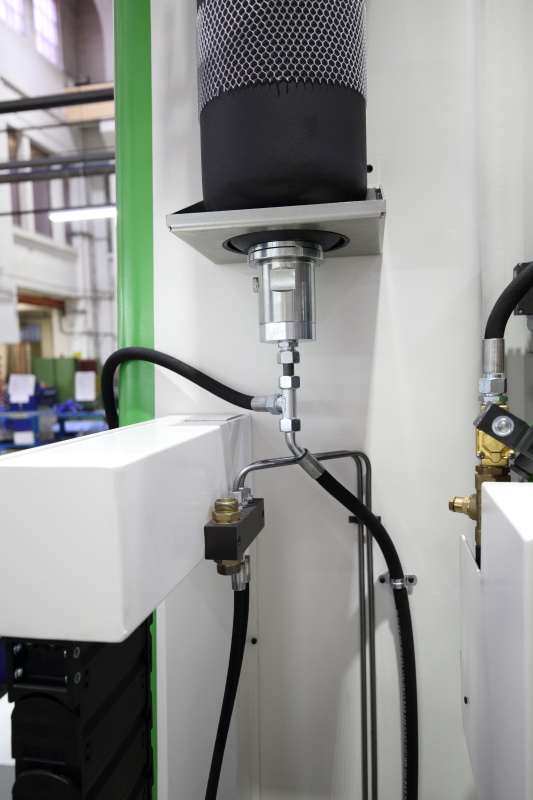

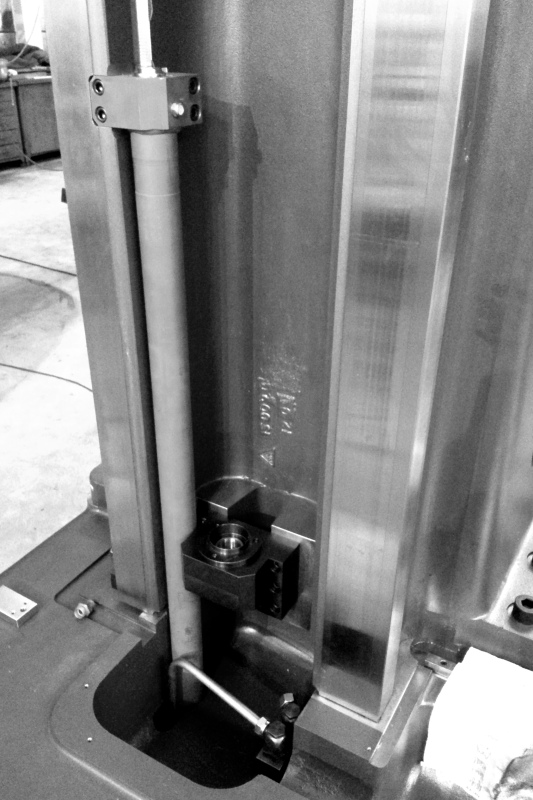

- vyvažování vřeteníku – hydraulický válec s hydropneumatickým akumulátorem
- příprava pro chlazení nástroje tryskami na čele vřeteníku

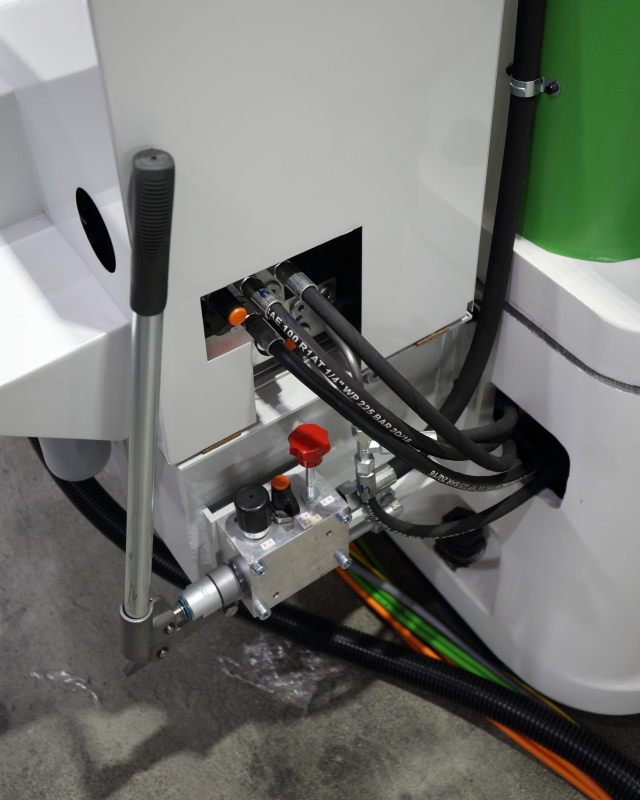

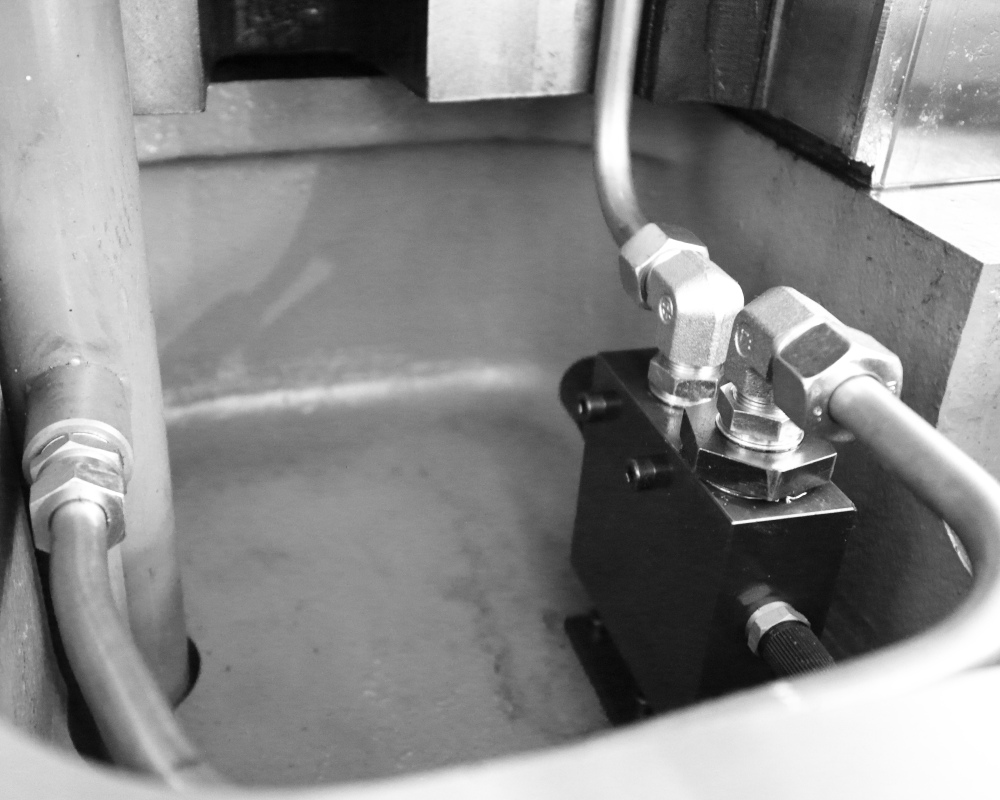

Hydroagregát
- hydraulický a mazací agregát HYTOS
- mazání všech os
- zpevňování B
- odepínání nástroje
Odměřování polohy
- digitální optické odměřování HEIDENHAIN
- osy X, Y, Z – absolutní pravítka
- osa W – absolutní rotační snímač v motoru
- osa B – absolutní úhlový snímač
- osa S – inkrementální rotační snímač

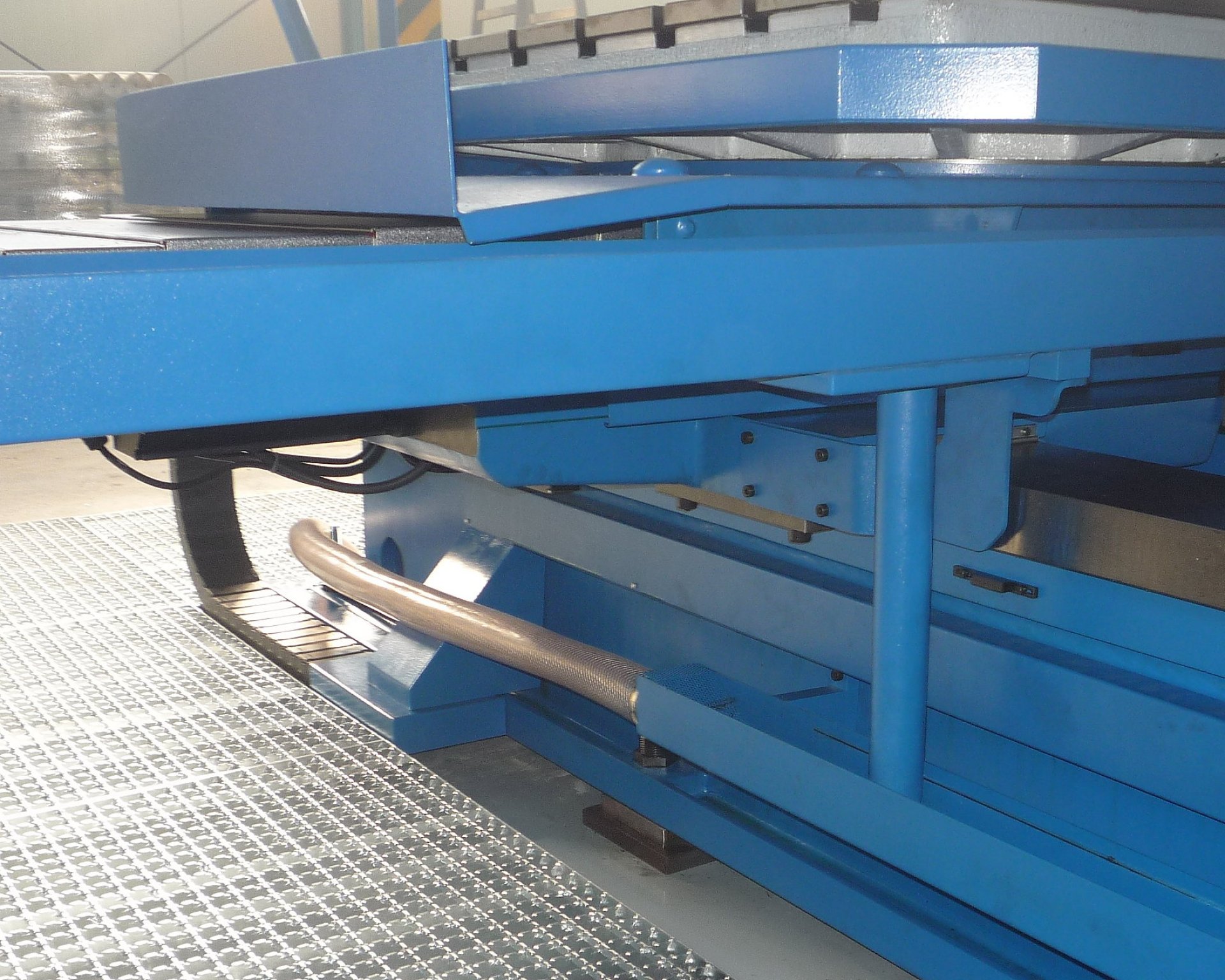

Energetické rozvody

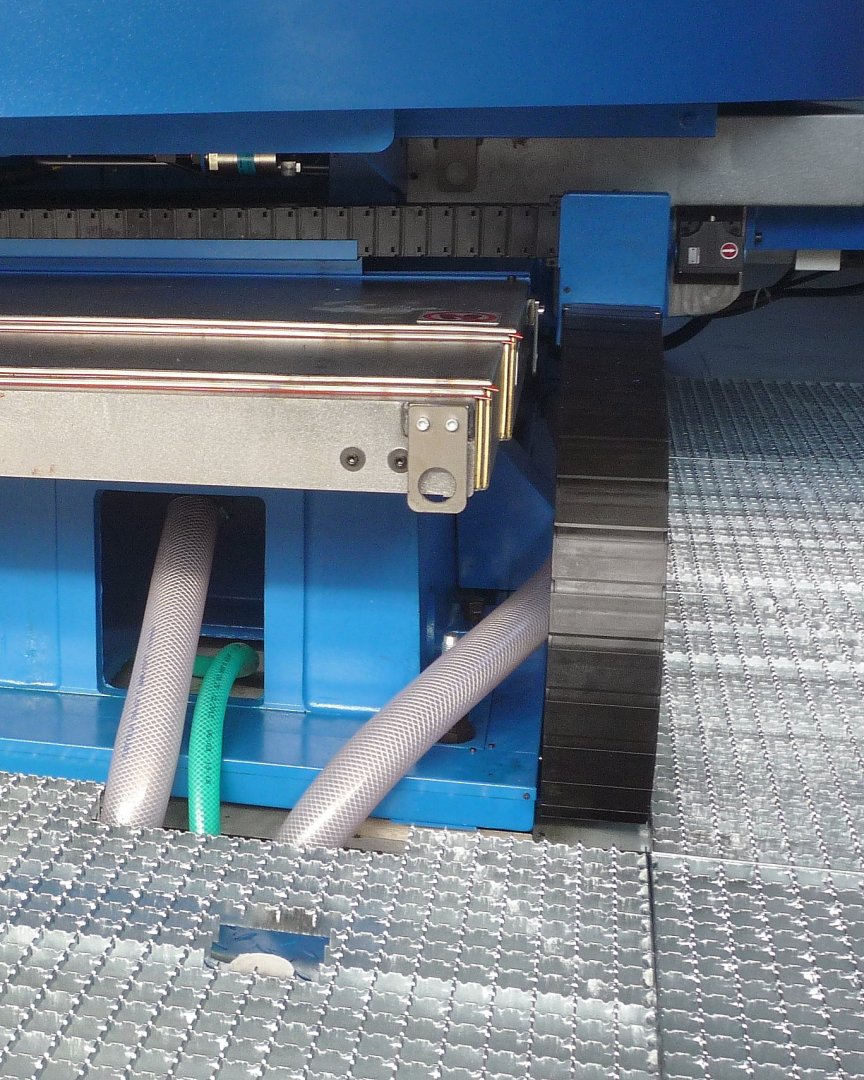

- řetězovými nosiči energie

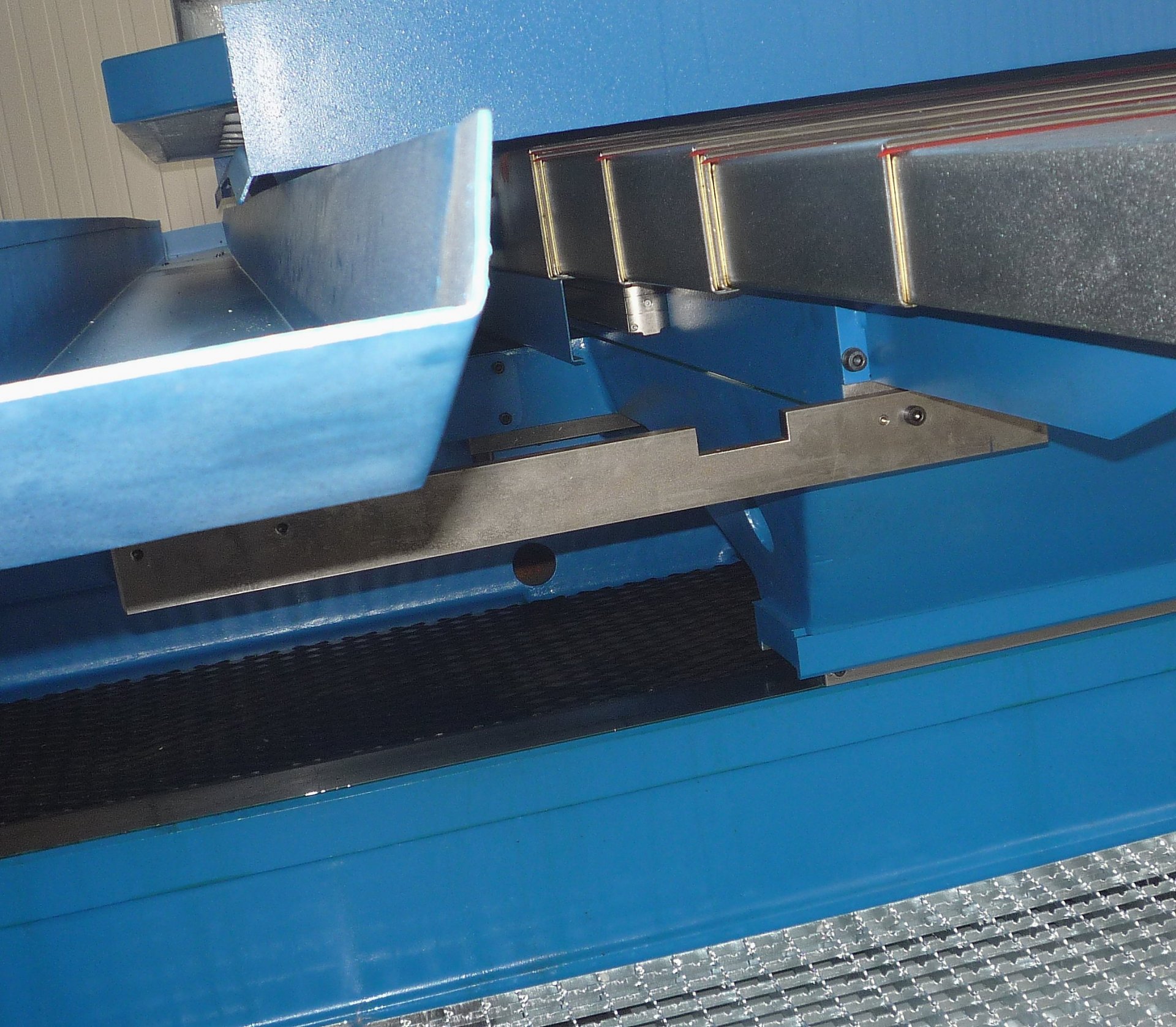

Krytování stroje
- úplné zakrytování vodících ploch osy X
- částečné zakrytování os Z, Y
Volitelné provedení
CE – povinné v EU
- komplexní systém bezpečnostních prvků dle platných právních předpisů a technických norem
- kryt obsluhy
- oplocení pracovního prostoru stroje
Řídící systém
- SIEMENS SIN 840D + ruční kolečko
- motory a pohony SIEMENS

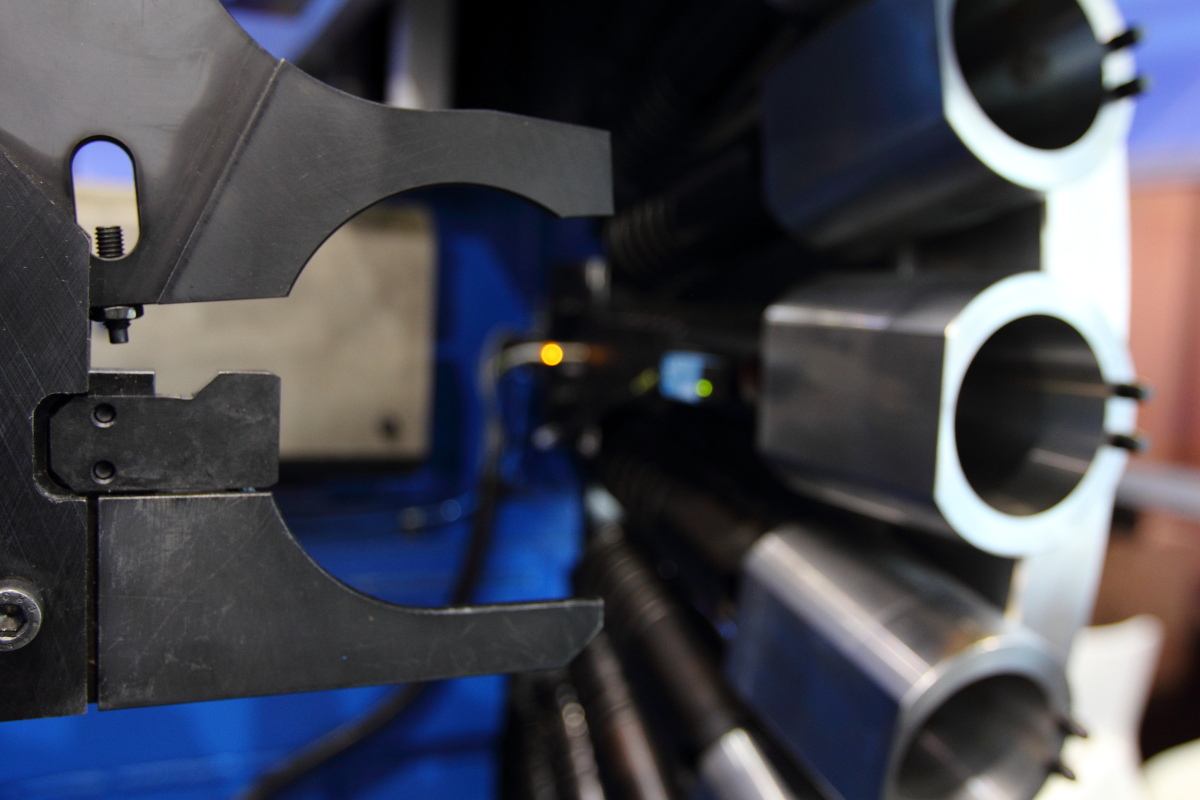

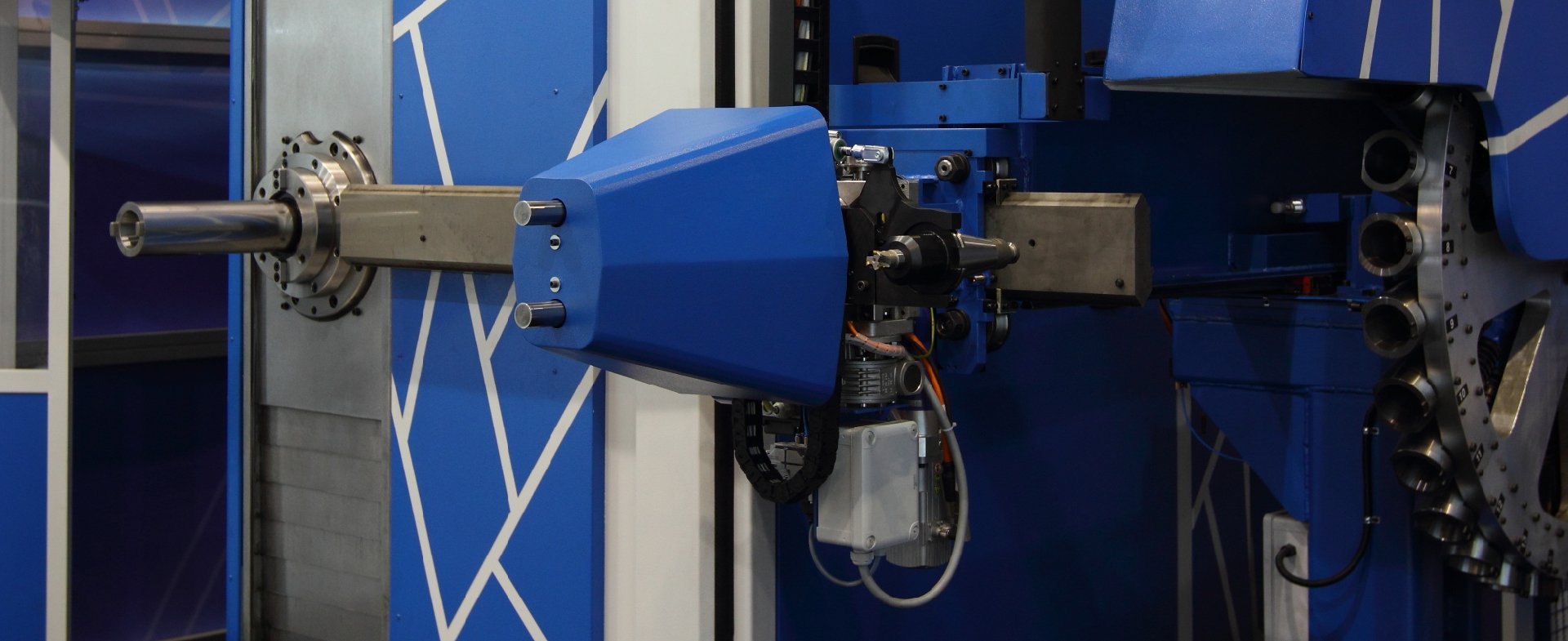

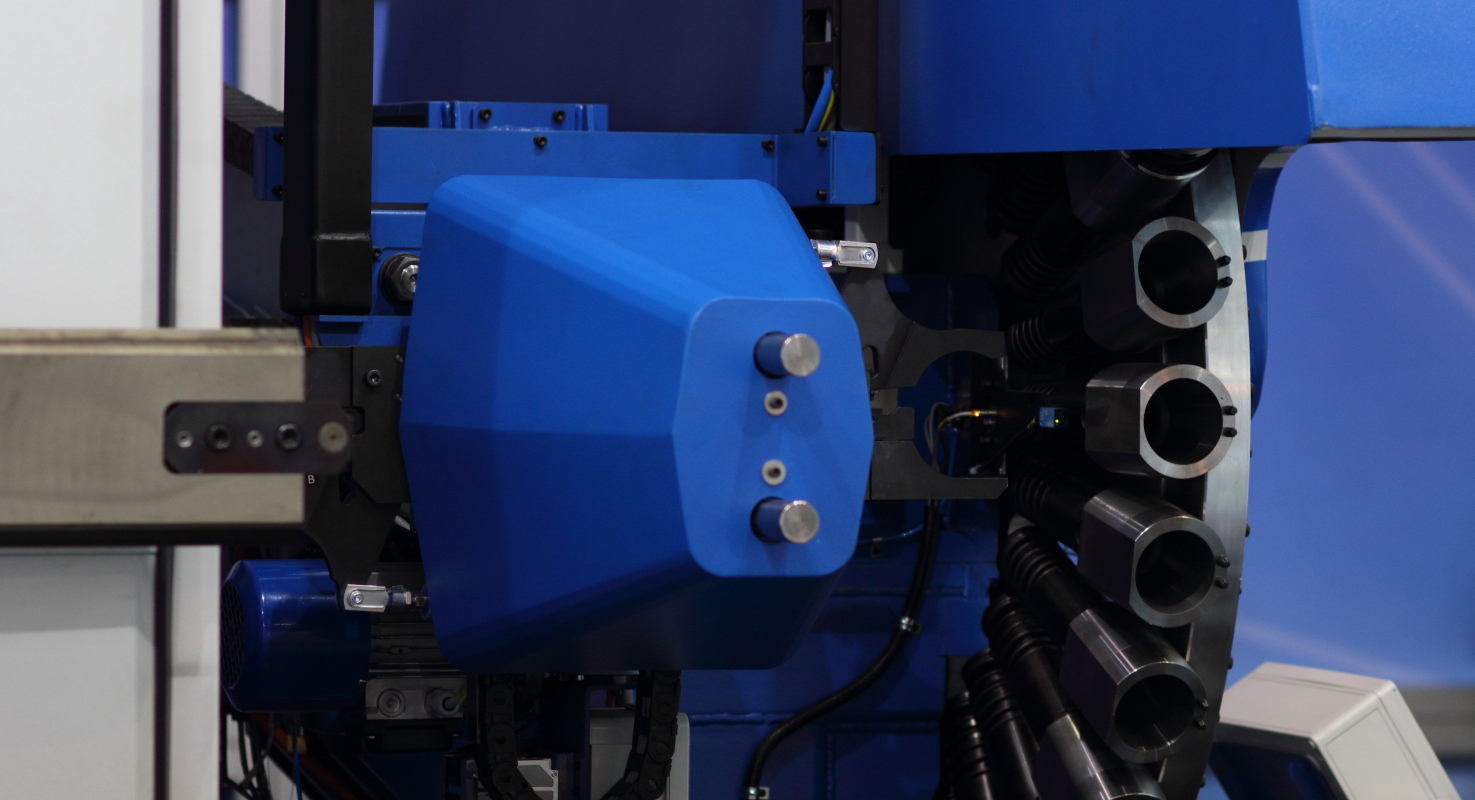

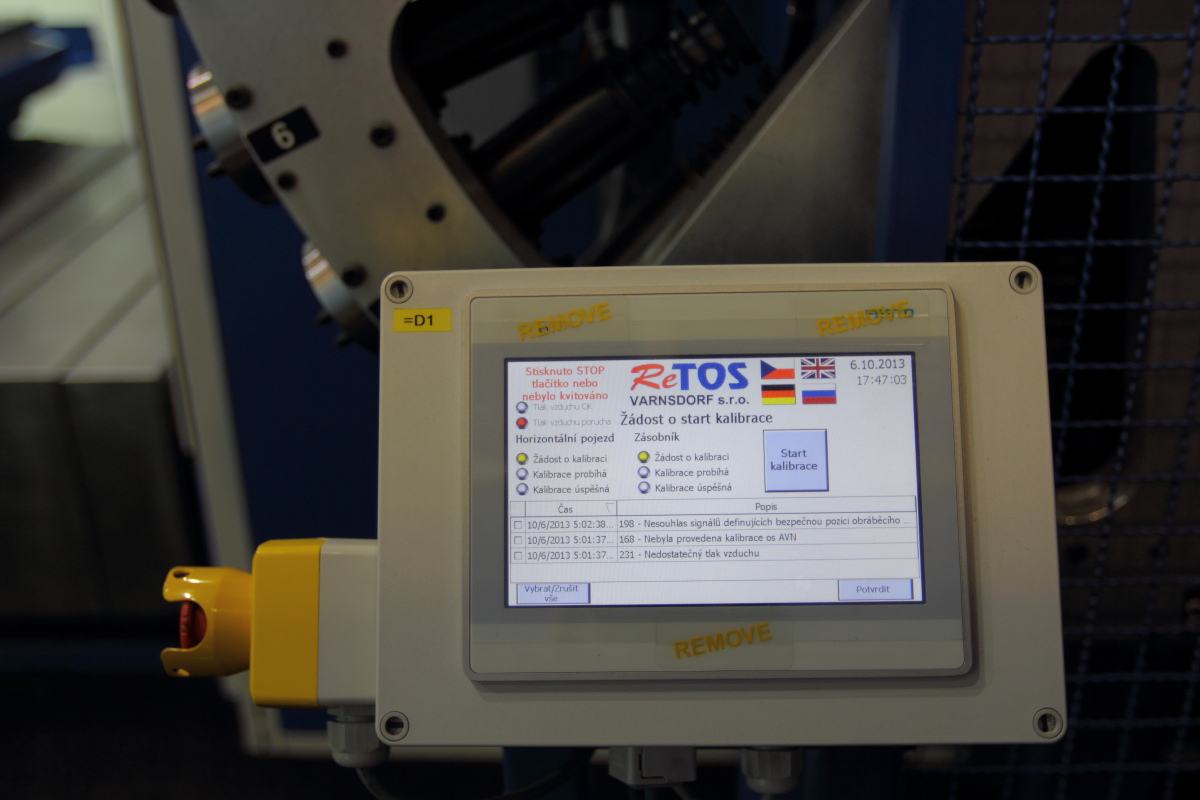

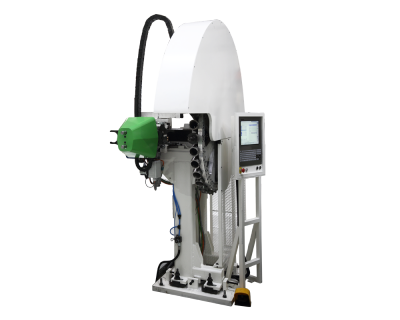

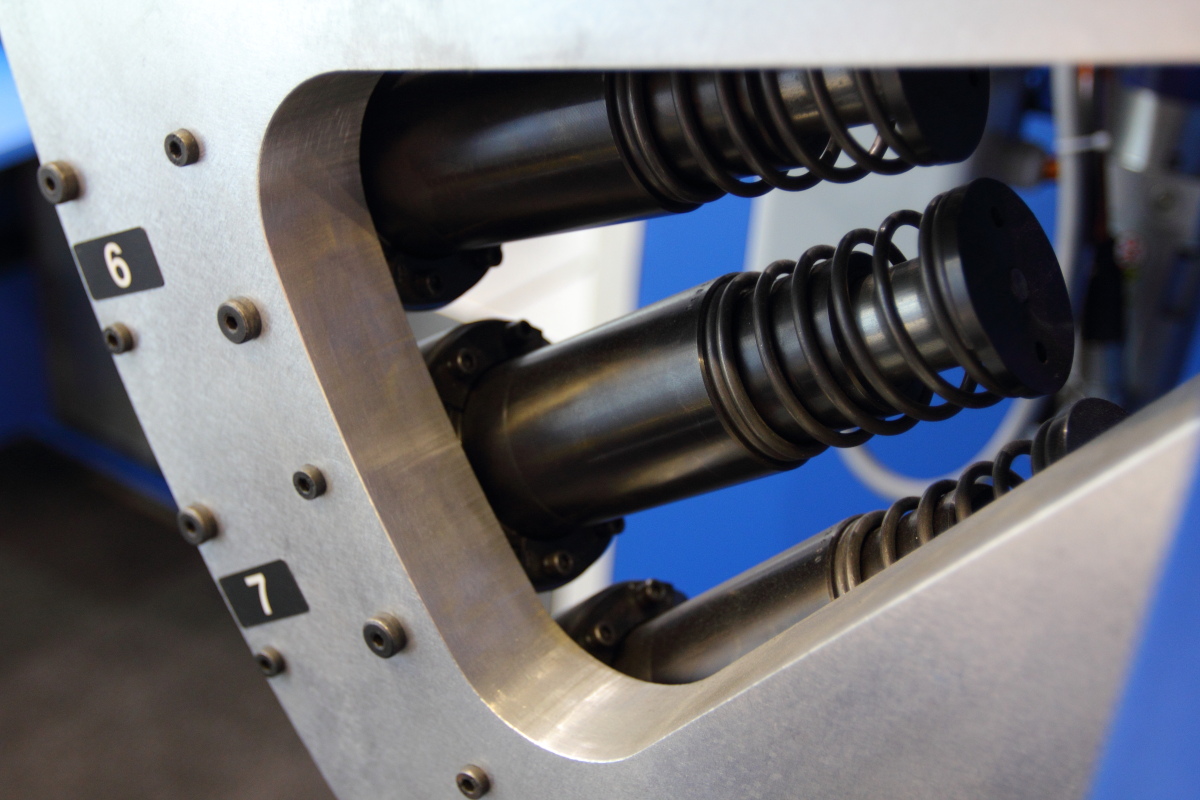

AVN R03-30/40 – automatická výměna nástroje
- zařízení AVN tvoří samostatnou jednotku
- zásobník se servopohonem pro polohování lůžek s nástroji
- manipulátor s elektrickým / pneumatickým pohonem
| Parametry AVN | R03-30 | R03-40 | |
| Manipulační čas | 15 | 15 | s |
| Počet nástrojů | 30 | 40 | ks |
| Rozteč úložných míst | 130 | 130 | mm |
| Maximální průměr nástroje – bez omezení | 125 | 125 | mm |
| Maximální průměr nástroje – s volnými lůžky | 200 | 200 | mm |
| Maximální délka nástroje | 500 | 480 | mm |
| Maximální hmotnost nástroje | 15 | 15 | kg |
| Maximální hmotnost nástrojů v zásobníku celkem | 250 | 300 | kg |
| Maximální nevyváženost nástrojů v kole zásobníku | 50 | 70 | kg |
| Maximální rychlost otáčení kola | 8 | 5 | ot / min |
| Provozní tlak vzduchu | 5 | 5 | bar |
| Požadovaná čistota vzduchu | 40 | 40 | mikronů |
| Hmotnost bez nástrojů | 1240 | 1380 | kg |

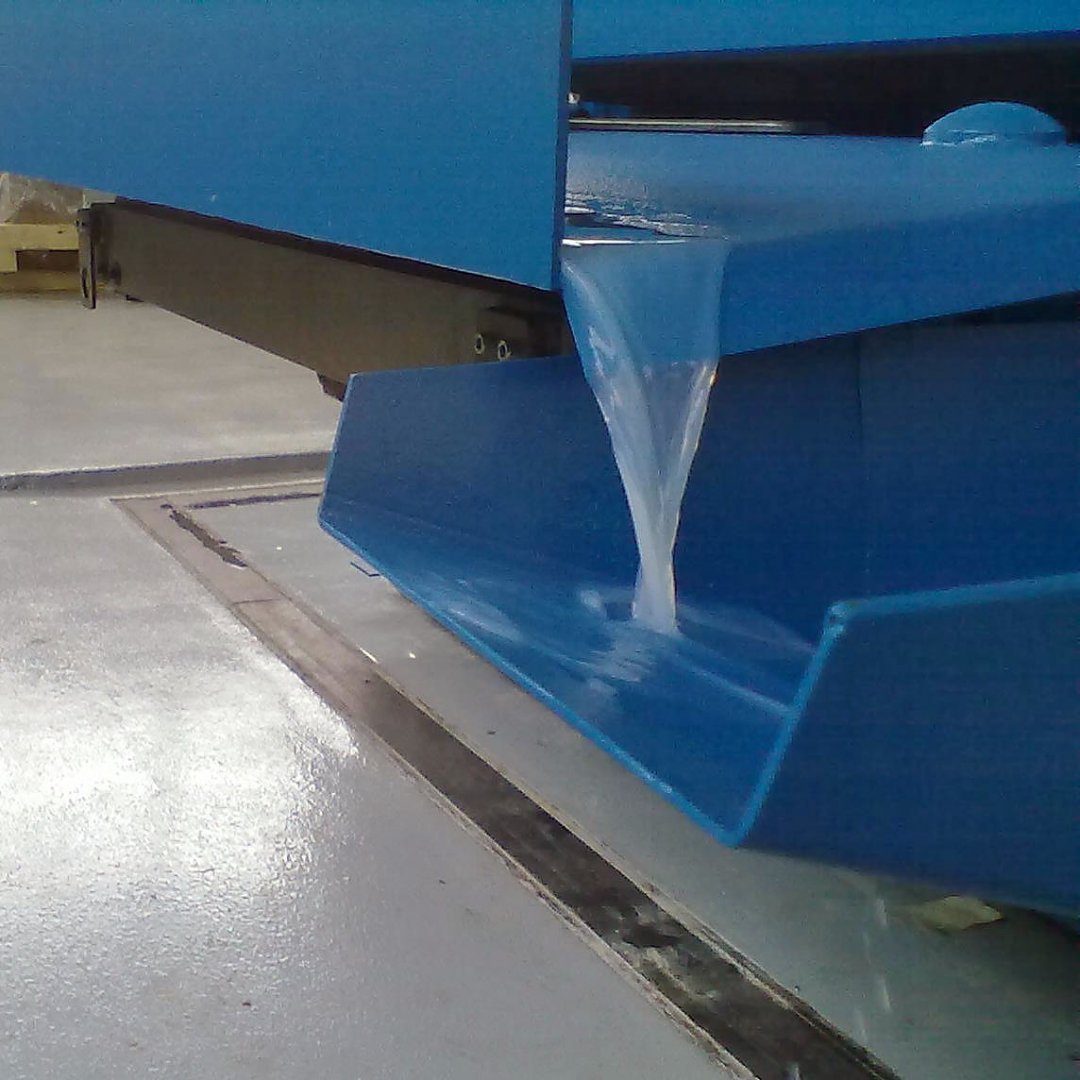

CHZ – chlazení nástroje – emulze
- chlazení nástroje tryskami na čele vřeteníku
- samostatná jednotka chlazení – nádrž s čerpadlem a hladinoměrem
- objem nádrže 108 l (využitelný)
- maximální tlak 4 bary / 32 l/min
- příprava pro chlazení vždy součástí stroje – rozvody, trysky
CHZ-V – chlazení nástroje – vzduch
- princip vírové trubice
- chlazení bez termálního šoku
- pozitivní dopad na přesnost a jakost povrchu
- vysoká spolehlivost
- ekologický a tichý provoz
- téměř nulové provozní náklady
CHOV-K – chlazení osou vřetena – kapalina
- nelze přidat do konfigurace během již započaté výroby
- samostatná jednotka chlazení s filtrací a magnetickým separátorem třísek
- objem nádrže 1000 l
- maximální tlak 40 bar / 30 l/min
- další změny na stroji a ve výbavě CE
- pro vyšší tlaky než 10 bar nutný kryt obrobku nebo stroje
CHOV-V – chlazení osou vřetena – vzduch
- nelze přidat do konfigurace během již započaté výroby
- maximální tlak 5 bar
CHOV-M – chlazení osou vřetena – olejová mlha
- nelze přidat do konfigurace během již započaté výroby
- samostatná programovatelná jednotka chlazení
- maximální tlak 5 bar
CHM – chlazení olejovou mlhou
- možno vždy doplnit do konfigurace stroje
- jednoduchá montáž
- jednoduché použití
Příslušenství
Seznam standardního příslušenství
- vodící podpěra VP10–170
- vytěrák kuželové dutiny VK-ISO50
- upínací nástavce – 15 kusů
- kotevní materiál KM
- základní sada nářadí k obsluze a údržbě
- základní sada náhradních dílů
- průvodní technická dokumentace
Seznam zvláštního příslušenství
- vodící podpěra VP10–320
- vodící podpěra VP10–470

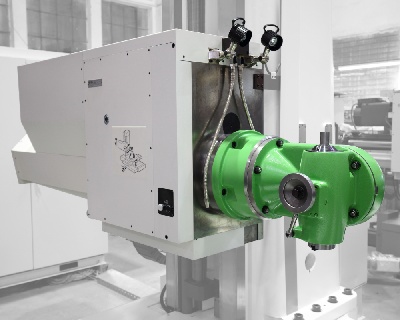

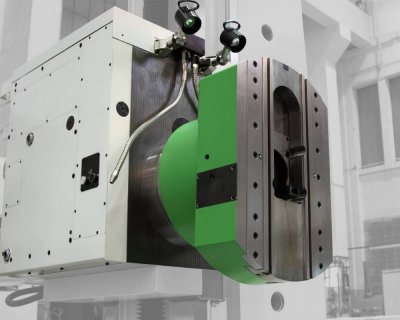

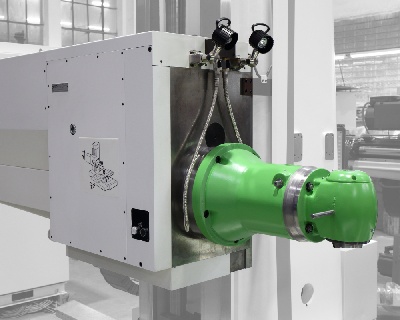

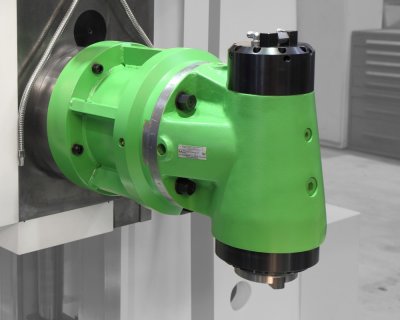

- manuální frézovací hlavy pravoúhlé HPR50, FP40
- manuální frézovací hlava univerzální UFP40
- lícní deska LD650

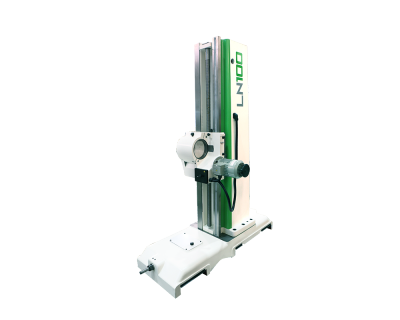

- luneta LN100/LN100X + technologické příslušenství (omezení pojezdu osy Z)
- upínací kostka UK500, UK1000, UK1500, UK2000
- upínací úhelník UU800, UU950, UU1120, UU1450, UU1620
- sada náhradních dílů pro 3letý provoz

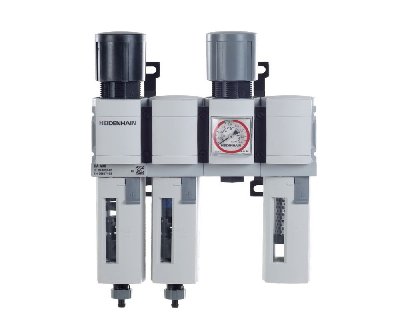

- tlaková filtrační jednotka HEIDENHAIN DA400

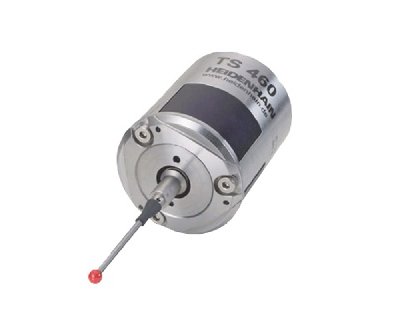

- 3D dotykové sondy s radio-/infra-přenosem (Heidenhain/Renishaw/Hexagon)
- bezdrátové ruční kolečko HEIDENHAIN HR 550 FS
- CE bezpečnostní režim 3 (pouze pro německý trh
